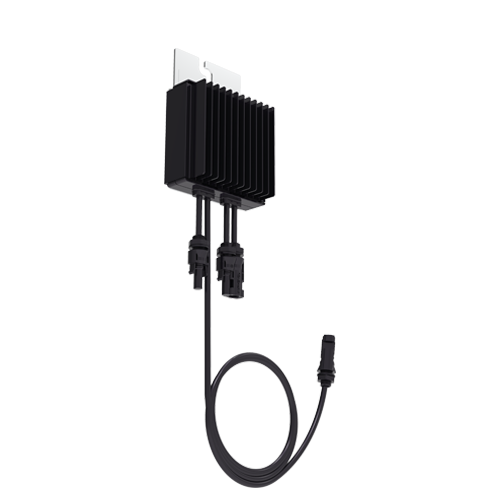

智能组件控制器

MERC-1100/1300W-P

智能组件控制器
技术指标
MERC-1100W-P
MERC-1300W-P
输入
arrow
额定输入功率1
1100 W
1300 W
最大输入电压
125 V
MPPT电压工作范围
12.5 - 105 V
最大短路电流(Isc)
20 A
最大效率
99.5%
加权效率
99.0%
过电压分类
||
输出
arrow
最大输出电压
80 V
最大输出电流
22 A
旁路输出2
支持
输出关断电压3
1 V
合规认证
arrow
安全
IEC62109-1(II 类安全)
RoHS环保认证
支持
常规参数
arrow
尺寸(宽 x 高 x 厚)
149 mm x 104 mm x 48.8 mm
重量(包含线缆)
1.0 kg
安装部件(可选)
边框安装(边框安装件),支架安装(T 型螺栓)
输入端子
史陶比尔 MC4
输入线缆长度
短输入线缆版本:0.1 米(+/-)
长输入线缆版本:1.3 米(+/-)4
输出端子
史陶比尔 MC4
输出线缆长度
短输入线缆版本:0.1 米(+/-),5.1 米(-)
长输入线缆版本:0.1 米(+),2.9 米(-)4
工作温度
-40 °C to +85 °C 5
相对湿度范围
0% ~ 100%
保护等级
IP68
适配智能能源控制器型号
SUN2000-8/10/12/15/17/20KTL-M2, SUN2000-30/36/40KTL-M3, SUN2000-15/17/20/25KTL-ZHM5, SUN2000-50KTL-M3
光伏组串设计 6/7
arrow
光伏组串设计 6/7
SUN2000-8~20KTL-M2
SUN2000-15/17/20/25KTL-ZHM5
SUN2000-30-40KTL-M3
SUN2000-50KTL-ZHM3
单个组串可串联的 MERC 1100/1300W-P 的数量最少
8
8
8
8
单个组串可串联的 MERC 1100/1300W-P 的数量最多
25
25
25
20
组串最大直流功率
(建议平均分配组串功率,组串之间功率差值需小于 2 kW; 否则可能会降低发电量)
20,000 W
20,000 W
20,000 W
20,000 W

*1 在 STC 环境下组件额定功率不能超过 MERC-1300W-P 的额定直流输入功率,可以接受功率测量误差 ±10% 以内的光伏组件。

*2 失效的 MERC-1100/1300W-P 会被旁路在组串中,这并不影响系统其他部分的正常运行。

*3 当 MERC-1100/1300W-P 的输出开路或所连接的智能能源控制器处于停机,则单个 MERC-1100/1300W-P 只能输出 1 V 直流电压。

*4 请确保光伏组件线缆长度满足需求。“长输入线缆版本”仅适配光伏组件纵向安装场景;“短输入线缆版本”可适配光伏组件横向 & 纵向安装场景。

*5 当智能组件控制器和光伏组件安装位置贴近屋顶时(例如彩钢瓦屋顶安装),请保证智能组件控制器的通风,建议环境温度不超过 70 ℃。当 MERC-1100/1300W-P 的工作温度 达到 70 ℃至 85 ℃时,可能出现过温保护关机,并上报过温告警;待工作温度降低后,它会自动恢复工作,无损坏风险。

*6 如选择在系统中使用 MERC-1100/1300W-P,则接入单个智能能源控制器的全部光伏组件都必须配置 MERC-1100/1300W-P 。同一系统内的智能能源控制器不做限制。

*7 不支持 SUN2000-450W-P2/600W-P 和 MERC-1100/1300W-P 智能组件控制器在同一智能能源控制器下混合使用。

声明:以上数据为理论值,均由内部实验室于特定环境下测得,实际使用中可能因产品个体差异、软件版本、使用条件和环境因素不同略有不同,请以实际情况为准。
