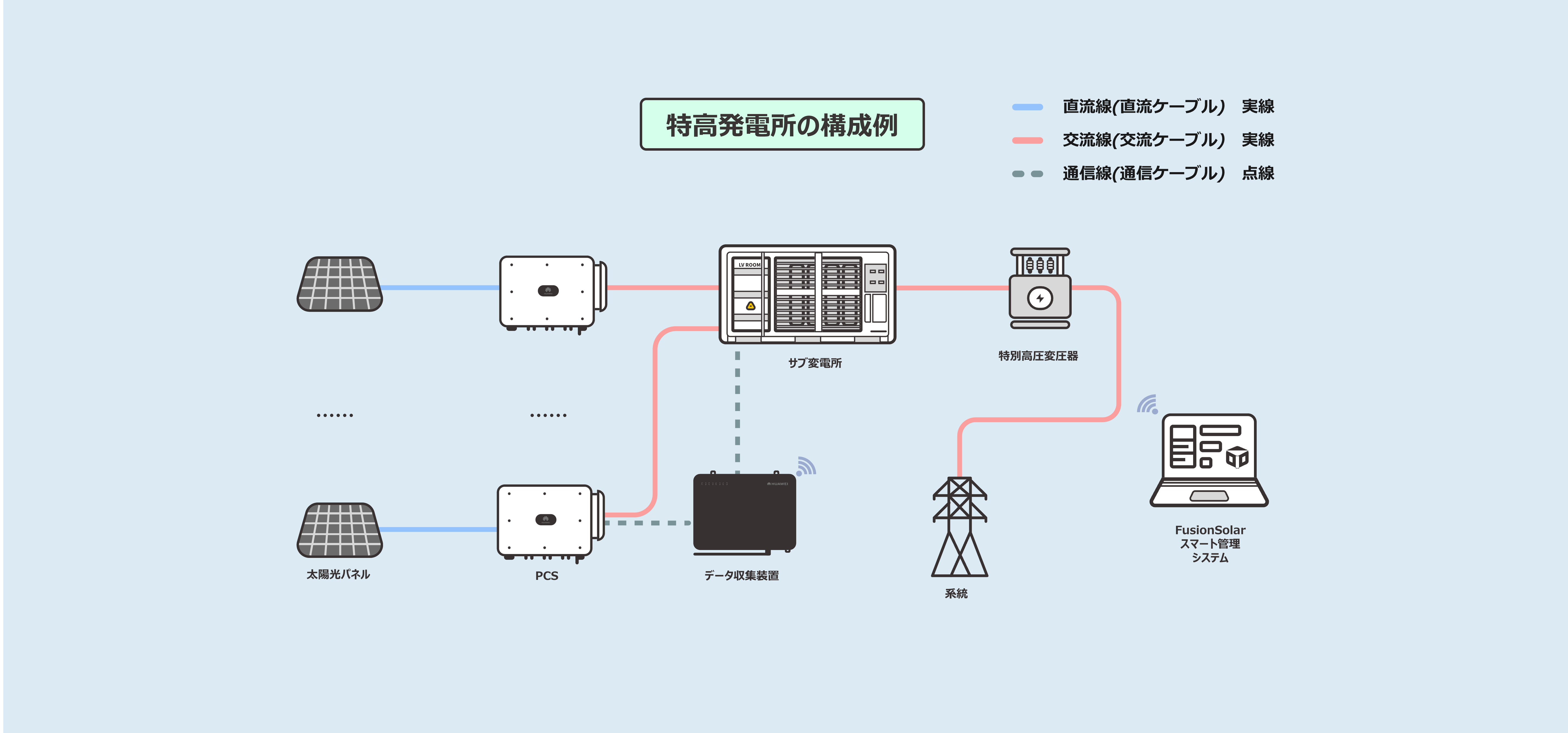

特高発電所の構成例

特高発電所の構成例

直流線(直流ケーブル)   実線

交流線(交流ケーブル)   実線

通信線(通信ケーブル)   点線

施工性

発電量

運転性

稼働率

O&M

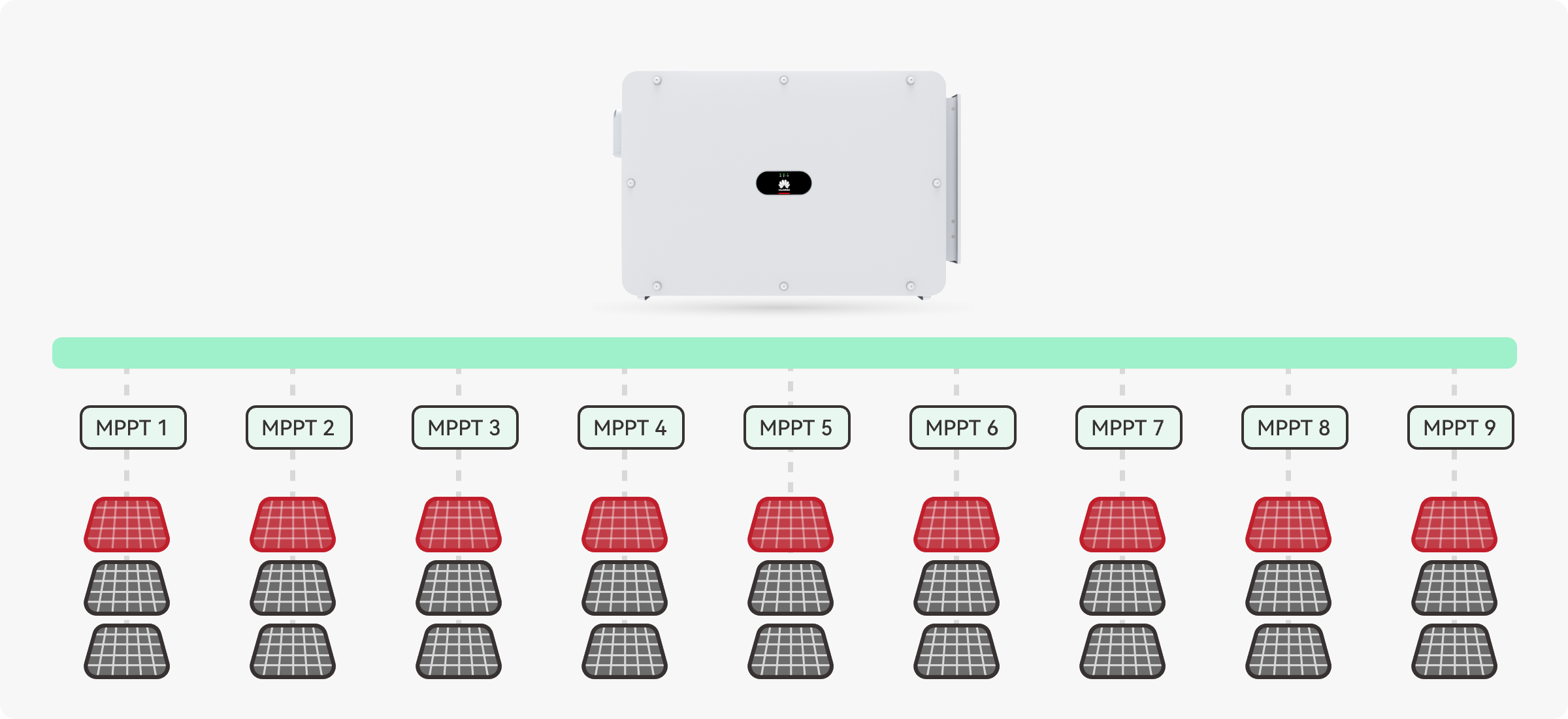

分散型設計により、小型化・軽量化を実現

分散型設計により、小型化・軽量化を実現
swiper-arr

コンパクトな壁掛設置により、搬入・設置 コストを低減

コンパクトな壁掛設置により、搬入・設置 コストを低減
swiper-arr

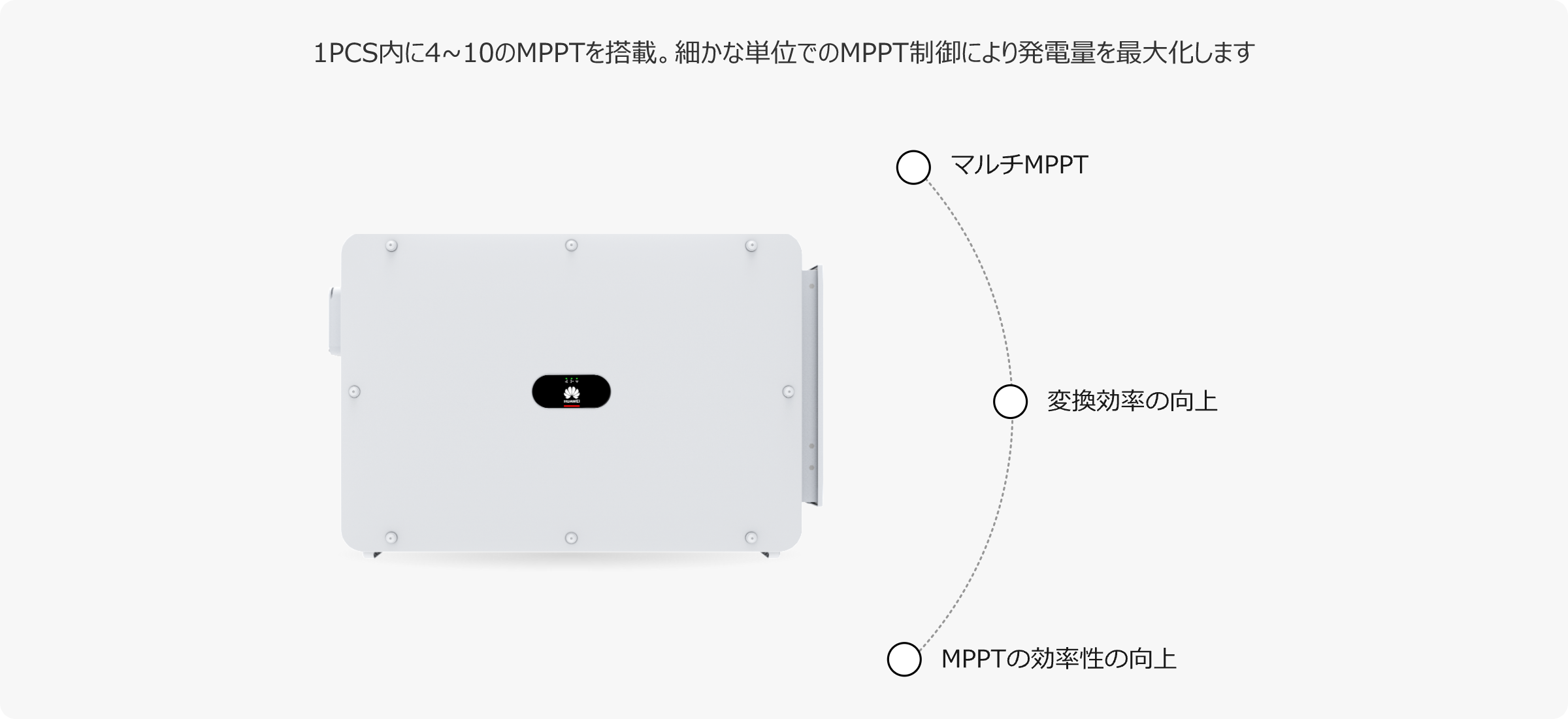

マルチストリングMPPT発電量を最大化

マルチストリングMPPT発電量を最大化

優れた放熱技術による高い運転パフォーマンスを実現

高い技術力によりフレキシブルなファン稼働制御やファンレスを実現し、安定した運用が可能です

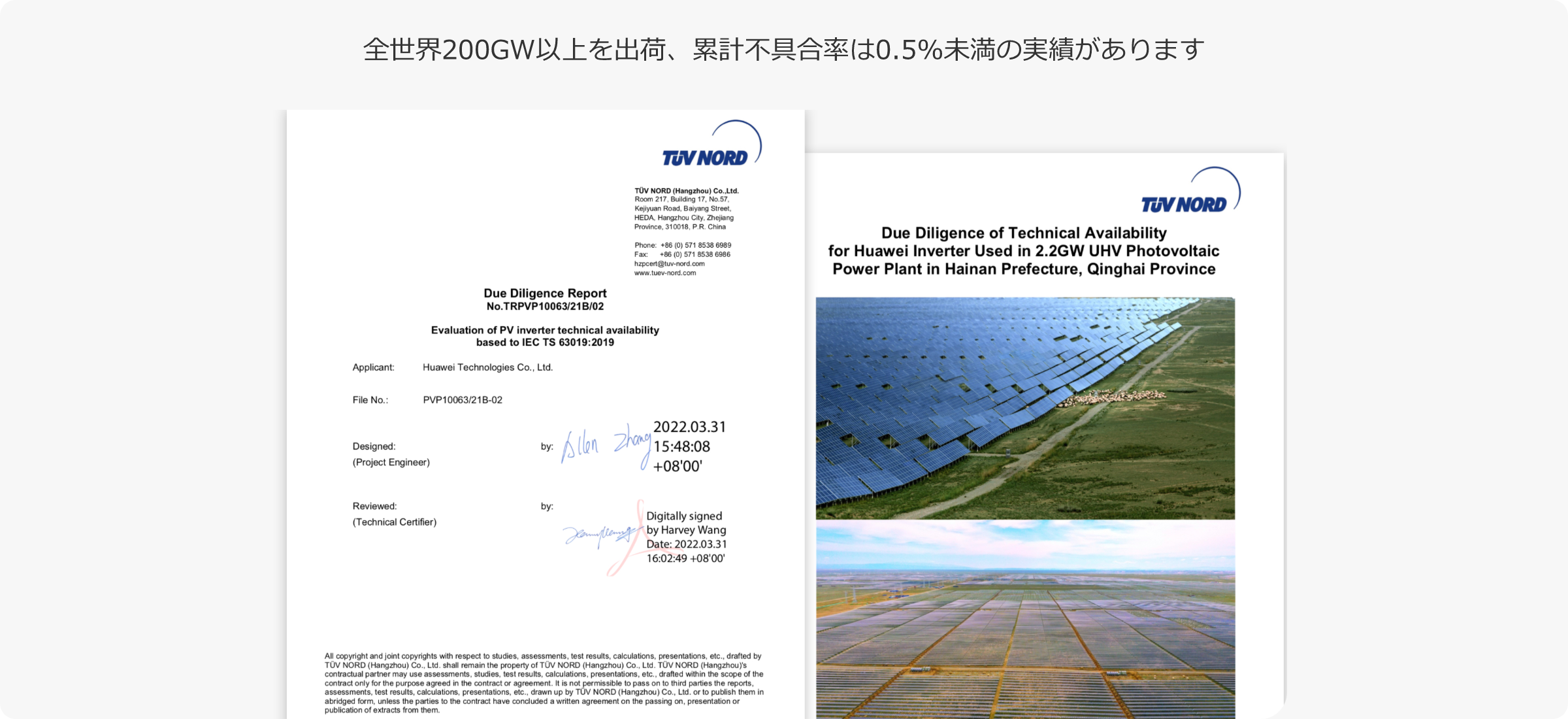

低い故障率により長期運用期間での高い稼働率を実現

低い故障率により長期運用期間での高い稼働率を実現

スマートIV診断によるO&Mコストの削減

遠隔でのIV診断が可能、自動レポート作成&診断により高品質のO&Mを低価格で実現します

パワーコンディショナー

SUN2000-188KTL-NHH0

arrow

SUN2000-188KTL-NHH0

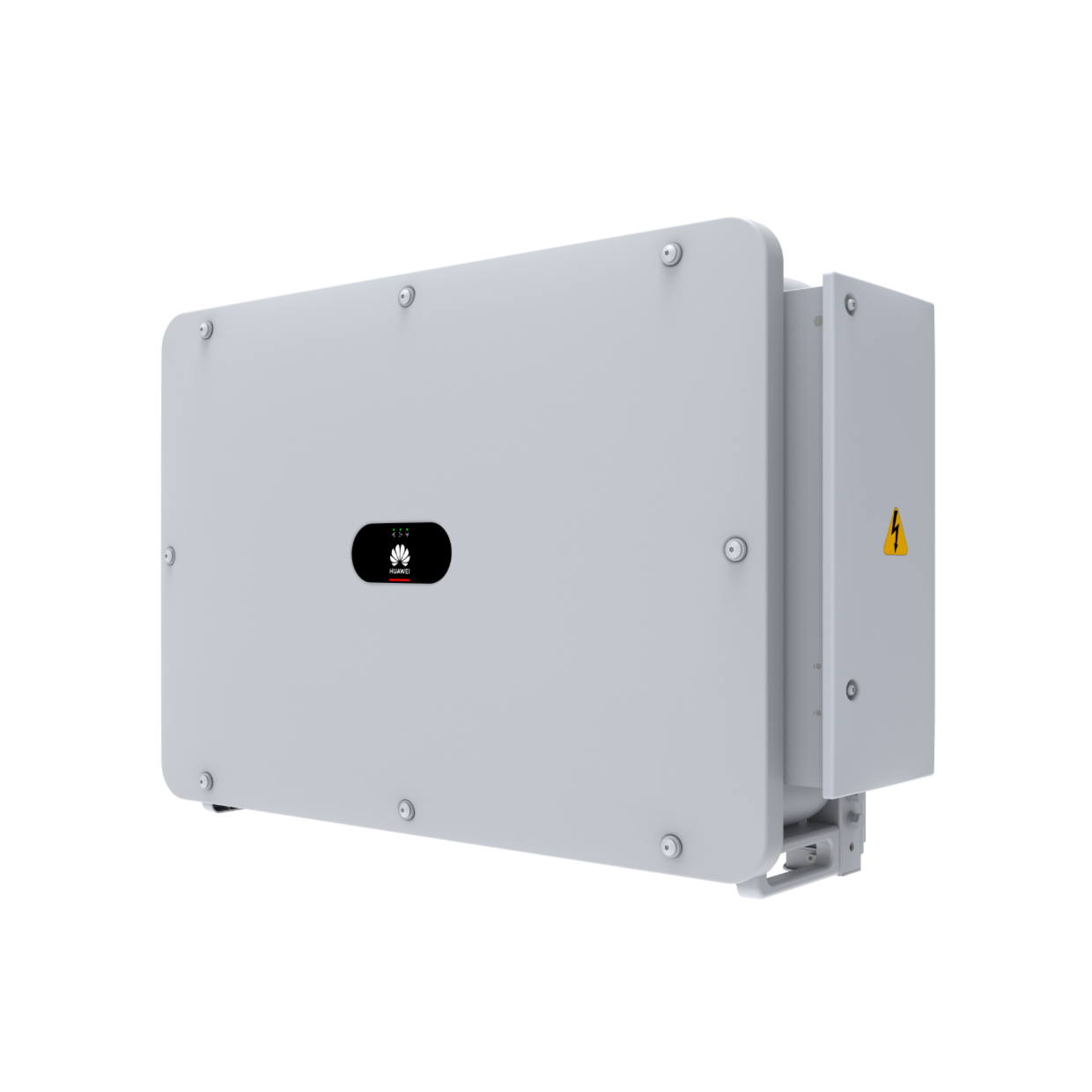

SUN2000-125KTL-JPH0

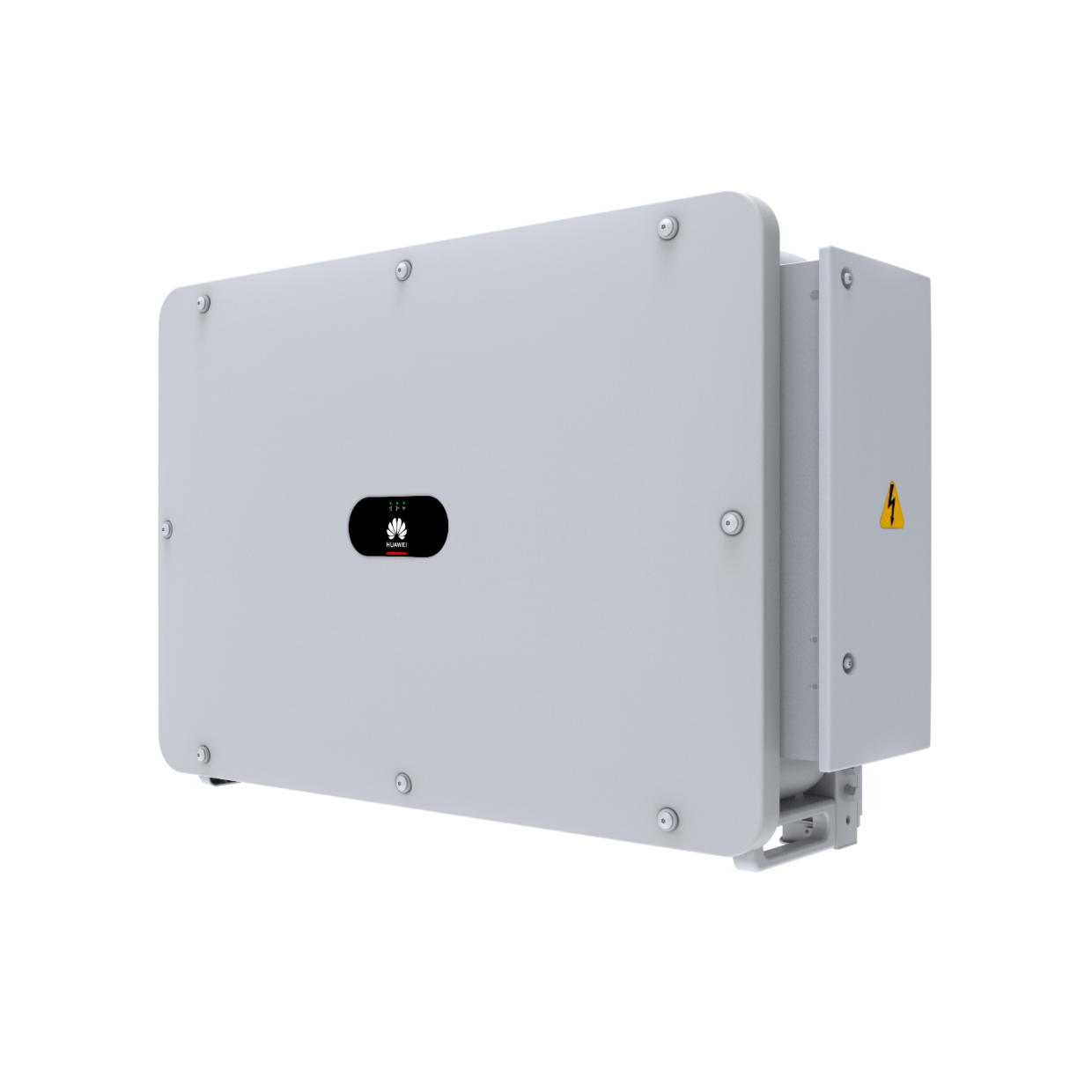

SUN2000-111KTL-NHM0

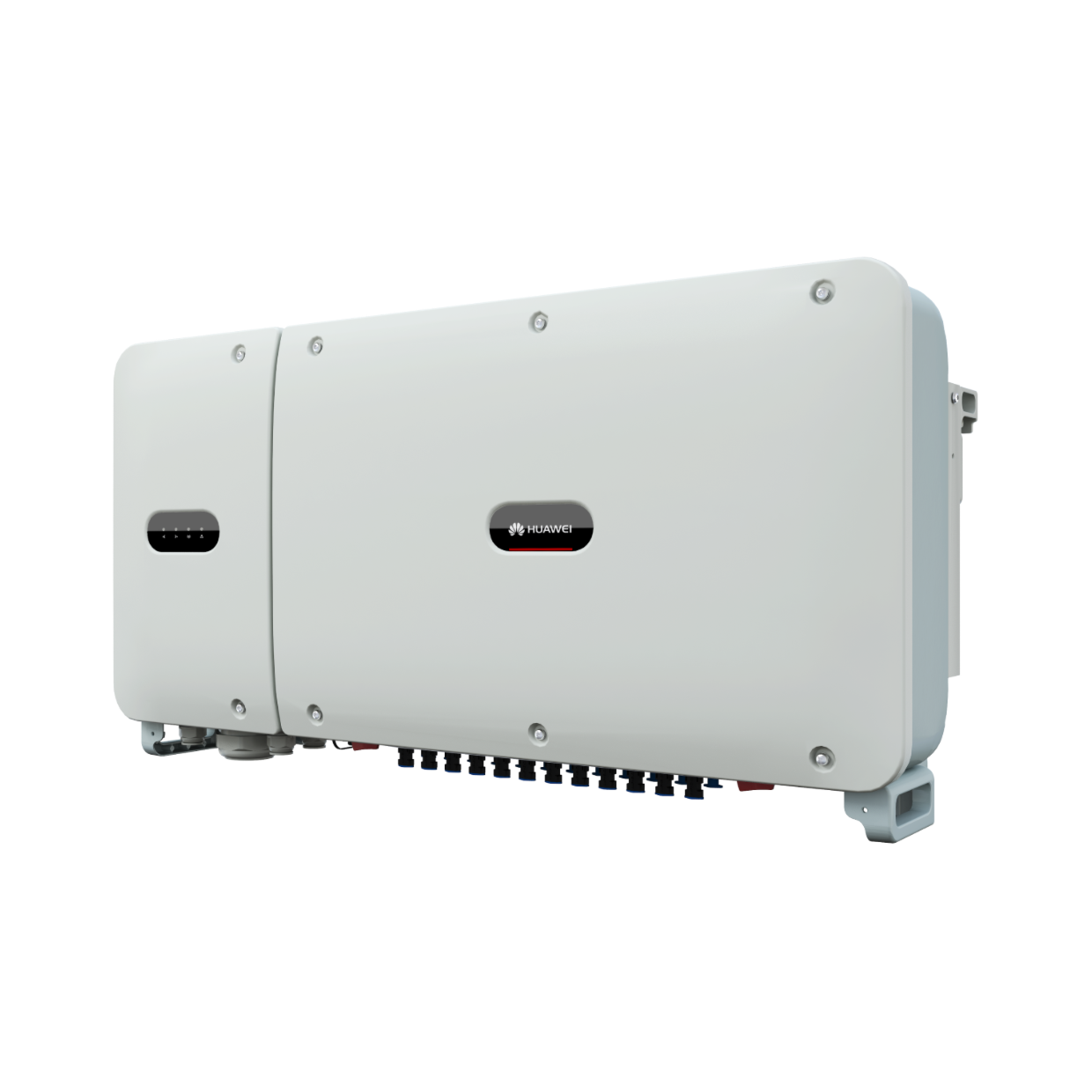

SUN2000-50/63KTL-JPM0

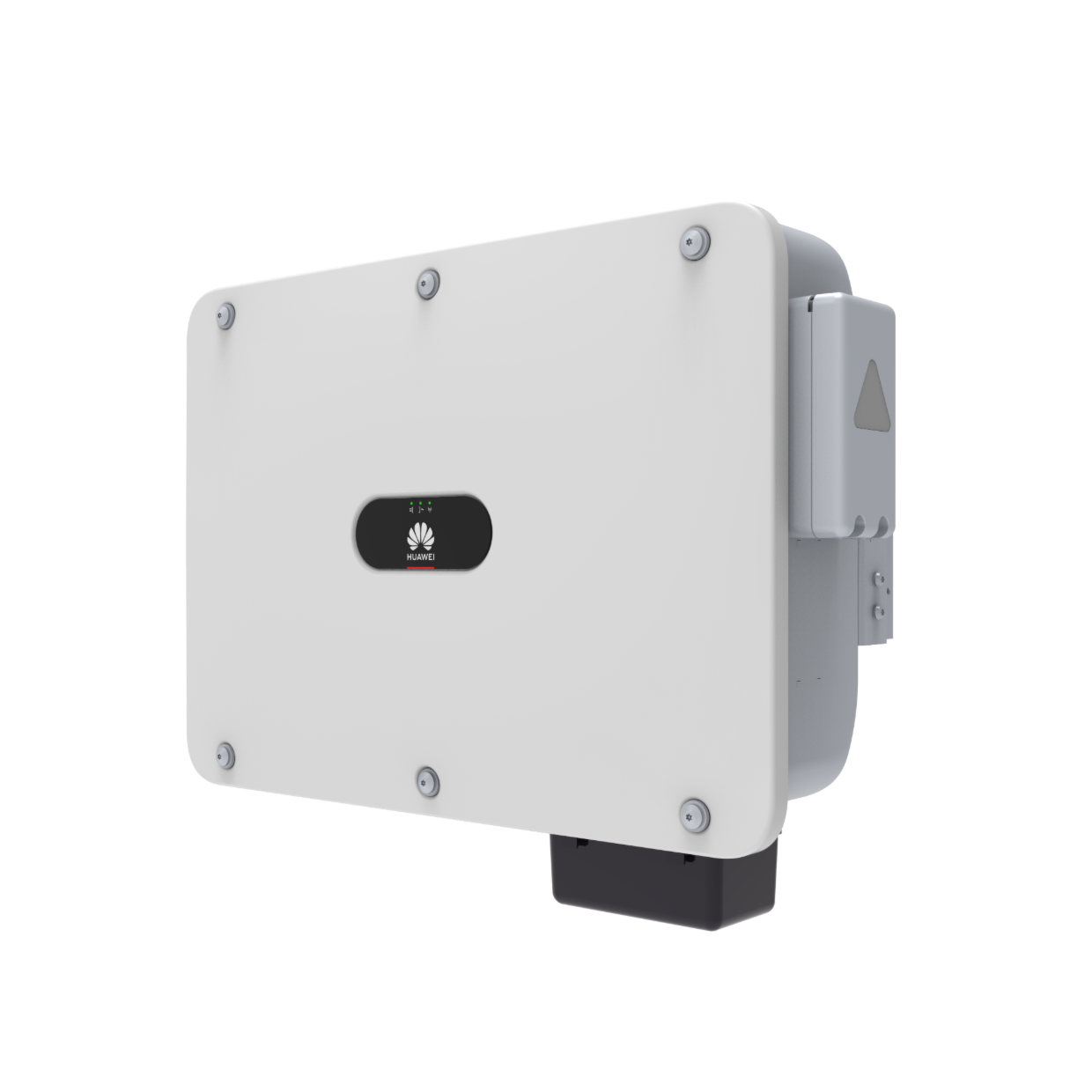

SUN2000-50KTL-NHM3

SUN2000-33/40KTL-NH

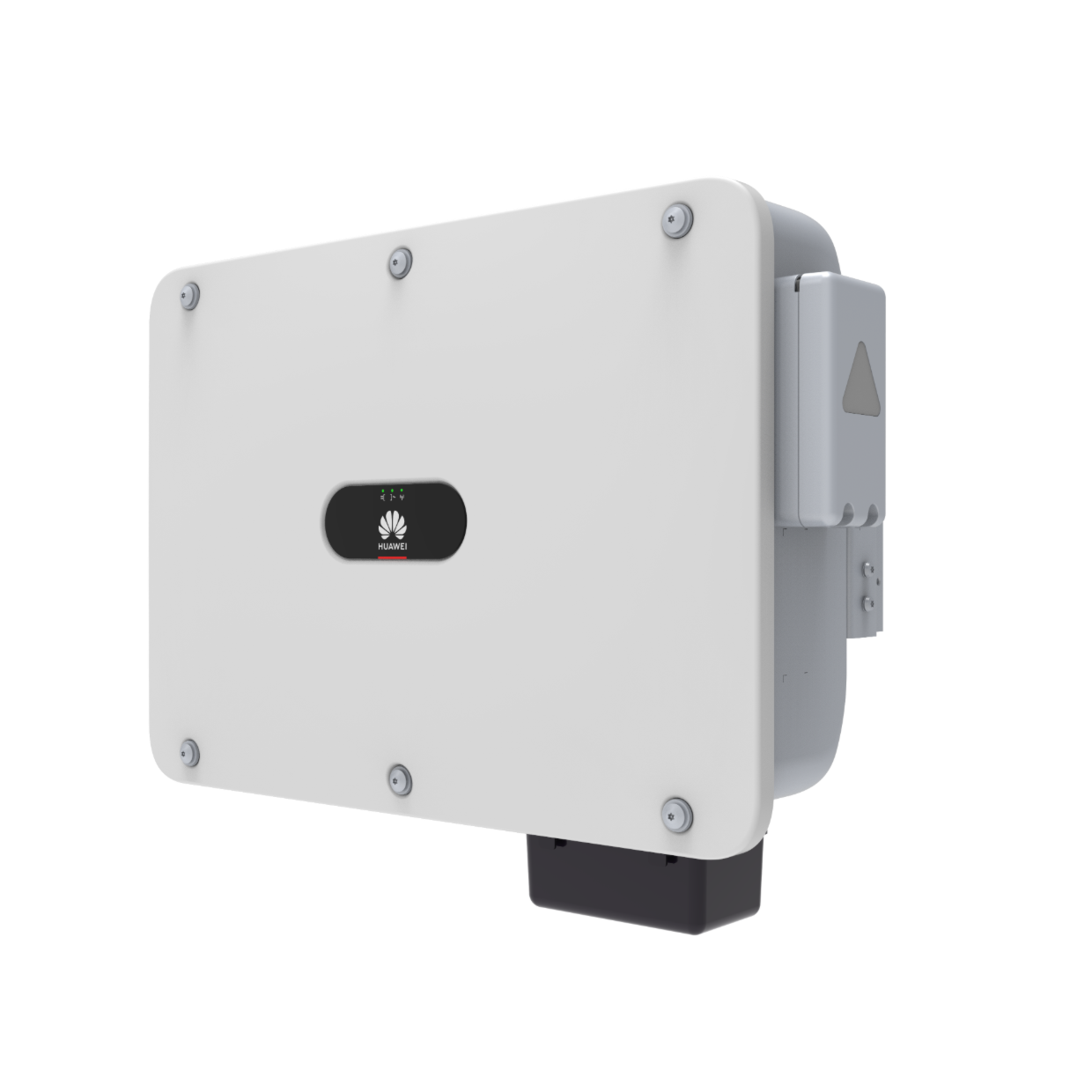

SUN2000-20KTL-M3(三相200V)

最大変換効率98.8%,6回路独立のMPPT(マルチピーク追従アルゴリズム)

24回路ストリングの高精度な計測で、原因特定時間を短縮

両面モジュール使用時、マルチMPPTで2%向上

大電流モジュール、高過積載に最適

追尾型架台最適、設置費用削減

スマート・ストリング・遮断機能(SSLD-TECH):DC安全保護

スマート・コネクター・検出(SCLD-TECH:DCコネクターの安全配線)

MPPT単位絶縁診断:故障箇所特定精度向上

詳細情報arrow

最大変換効率98.8%,革新的な9回路独立のMPPT(マルチピーク追従アルゴリズム)

18回路ストリングの高精度な計測で、原因特定時間を短縮

IVスマートスキャンに対応し、モジュールの故障タイプを遠隔診断

モジュールのPID劣化現象に対応し、能動的に感電防止と隔離を実現

ヒューズレス仕様により、直流側の火災リスクを回避

IP66防水防塵保護等級、DC & AC SPD保護有り

詳細情報arrow

高効率:最大変換効率98.8%、革新的な10回路独立MPPT方式

スマート:全ストリングに高精度計測機能を具備、不具合ストリングの特定が

速やかに IVスマートスキャンで、ストリングの故障タイプを遠隔診断

信頼性:完全密閉設計、IP66防水防塵保護等級、DC & AC SPD保護有り

安全性:モジュールのPID劣化を防止※ 非接地設計で安全性向上

ヒューズレス仕様により、直流側の火災リスクを回避

詳細情報arrow

最大変換効率98.9%,革新的な6回路独立MPPT(マルチストリング方式)

全ストリングに高精度計測機能を具備,不具合ストリングの特定が速やかに

IVスマートスキャンでストリングの故障タイプを遠隔診断

全密閉設計IP65防水防塵保護等級

自然放熱のファンレス設計ファンやフィルターなどの消耗品がない

モジュールのPID劣化を防止非接地設計で安全性向上

ヒューズレス仕様により、直流側の火災リスクを回避

詳細情報 arrow

4回路MPPT,各MPPT最大入力電流30A(各回路20Aまで)高電流パネル向け発電量が増加

最大変換効率98.62%、更にIVカーブ診断機能でストリングの故障タイプを遠隔診断

自社開発したチップとアルゴリズムを応用し、高効率を実現

設置簡単,48Kgで、2人で約20分で設置可能。コンパクトで、輸送に便利

AI搭載のAFCI機能による安全性向上

完全密閉設計、IP66防水防塵保護等級、高温多湿や塩害などの環境にも安定に稼動

詳細情報arrow

4回路MPPT,モジュールのばらつき、陰などの影響を軽減し、発電量が増加

最大変換効率98.8%,「ICデバイスシフト」設計理念に基づき、

自社開発したチップとアルゴリズムを応用し、高効率を実現

設置簡単,43Kgで、2人で約20分で設置可能。コンパクトで、輸送に便利

モジュールのPID劣化を修復機能とAI搭載のAFCI機能による安全性向上

IP66、自然放熱、高温多湿や塩害などの環境にも安定に稼動

詳細情報arrow

高効率:革新的な4回路独立MPPT、最大変換効率97.6%

スマート:8回路全ストリングに高精度計測機能を具備、不具合ストリングの特定が速やかに、 更にIVカーブ診断機能でストリングの故障タイプを遠隔診断

信頼性:完全密閉設計、IP66防水防塵保護等級

自然空冷のファンレス設計で、ファンやフィルターなどの消耗品がない

安全性:AI搭載のAFCI機能により直流アークの検出性能向上火災リスクを回避。モジュールのPID劣化を修復(三相4線式、N線接地の場合のみ対応可能)

詳細情報arrow
SUN2000-188KTL-NHH0
SUN2000-125KTL-JPH0
SUN2000-111KTL-NHM0
SUN2000-50/63KTL-JPM0
SUN2000-50KTL-NHM3
SUN2000-33/40KTL-NH
SUN2000-20KTL-M3(三相200V)

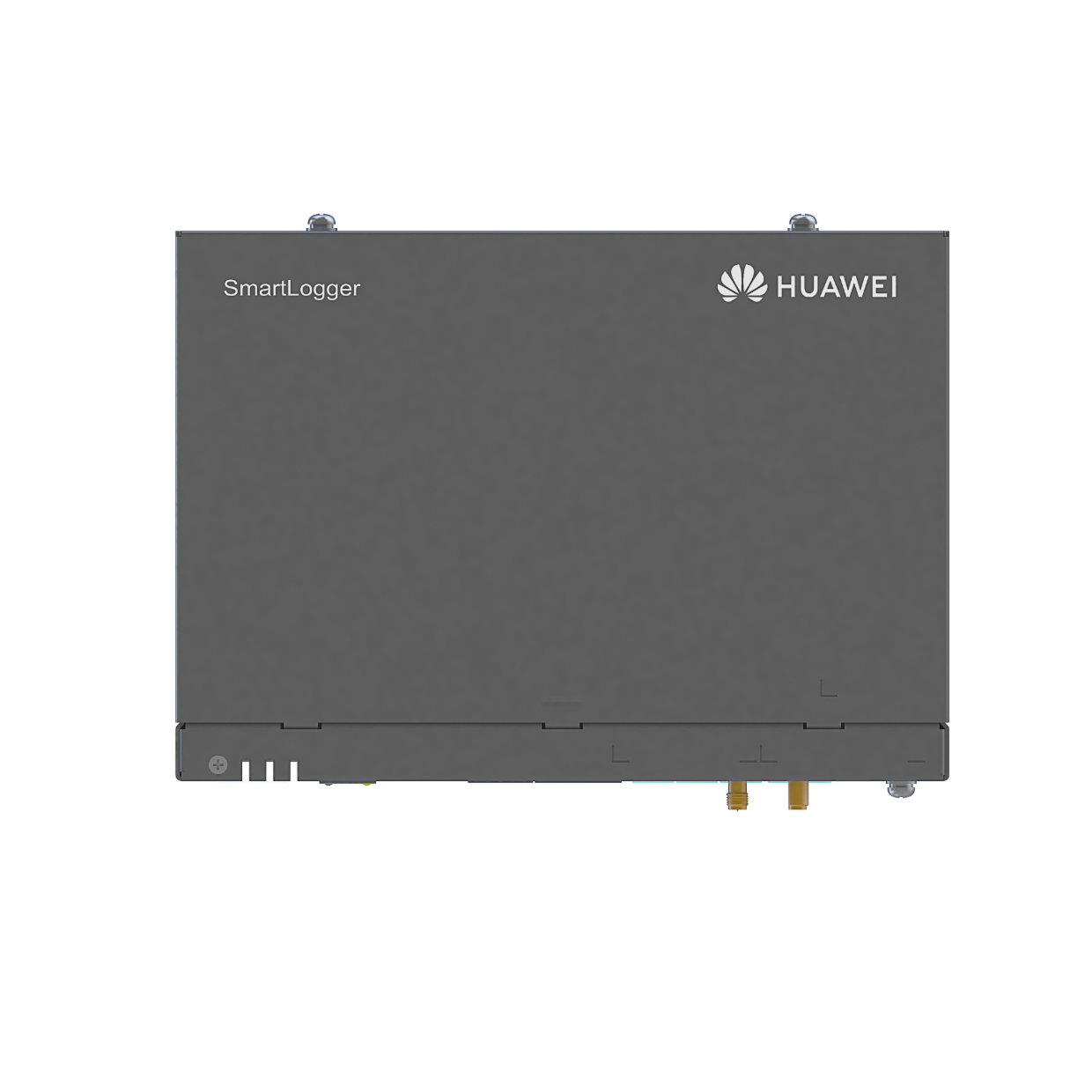

データ収集装置

SmartLogger 3000

MODBUS-TCPにより当社管理システムと 第三者管理システムとの同時利用可能

自家消費機能付き

遠隔出力制御機能付き

データロガーとルータ一体化、DI/AIポート対応可能

WebUI機能で遠隔アクセス可能,最大80台のパワコンが接続可能

RS485で最大通信距離1,000 m

詳細情報 arrow
データ収集装置

FusionSolar

スマート管理システム

複数の発電所の一括管理が可能 モバイル端末(APP)による 快適なアクセス

分散型権限管理

各ストリングまで監視可能

詳細情報 arrow

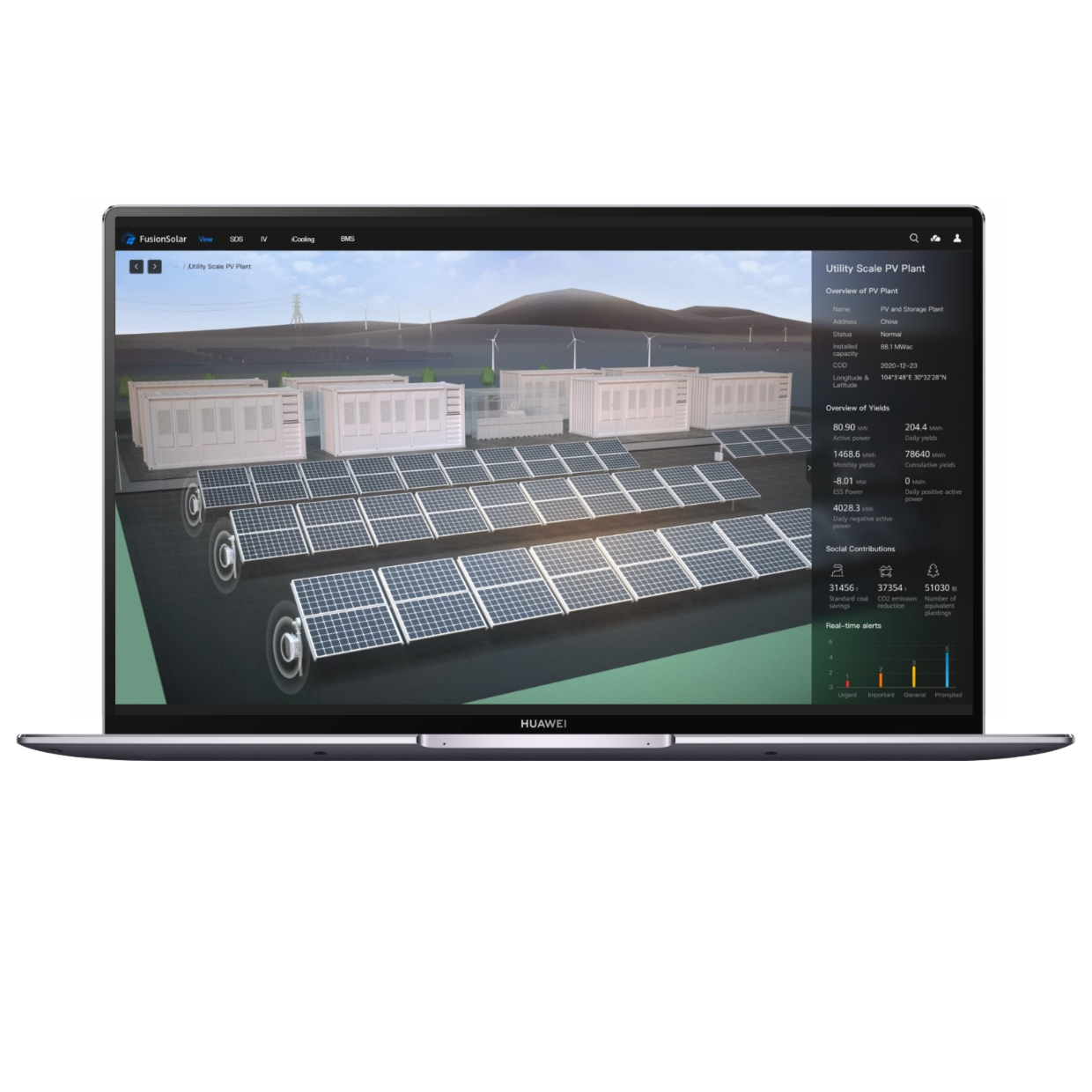

FusionSolar スマート管理システム

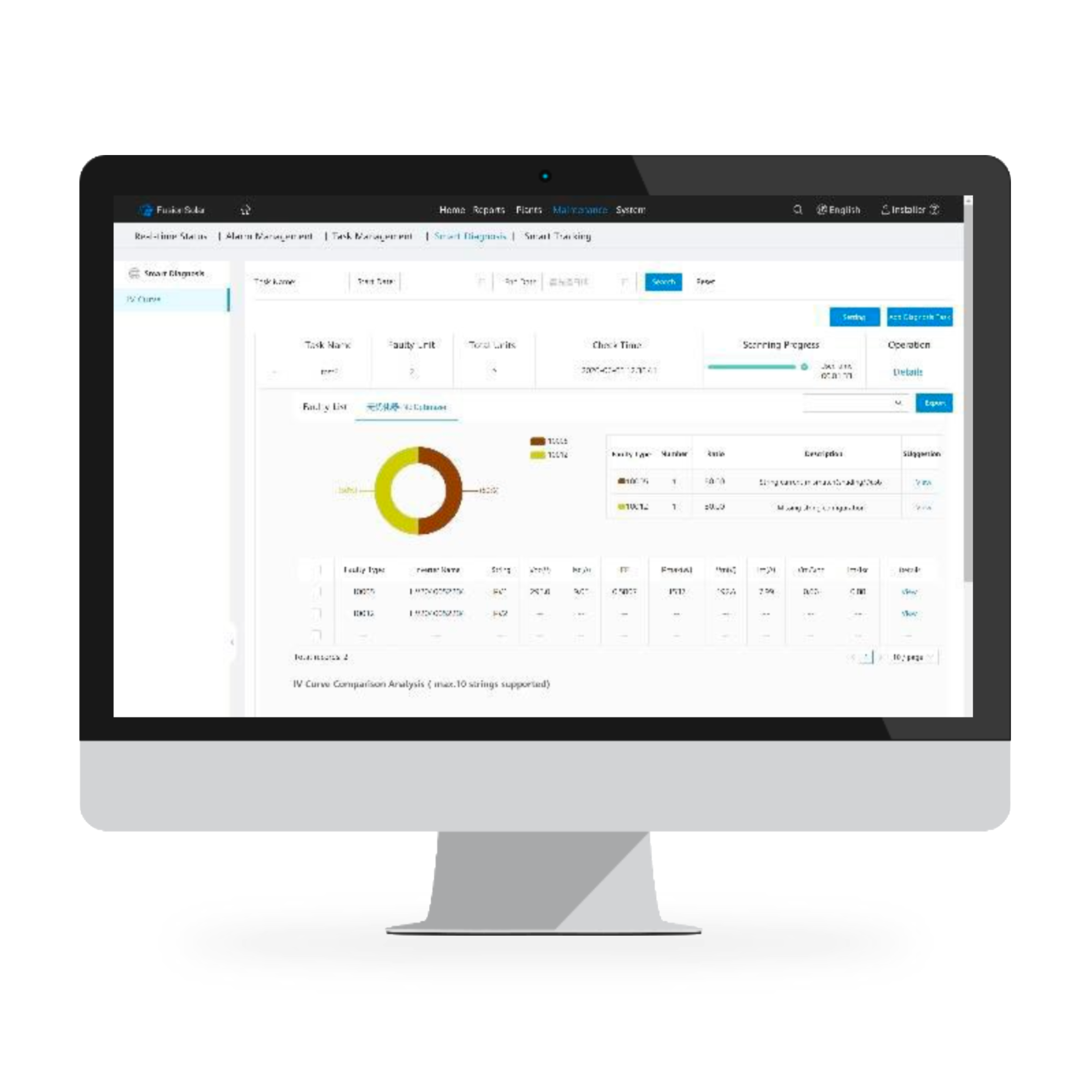

IV診断

IVスマート診断はストリングIV特性曲線に基づき、スマート診断アルゴリズムを用いて、発電所における全数ストリングをオンラインで自動的に測定・分析を行うことができます

詳細情報 arrow
IV診断

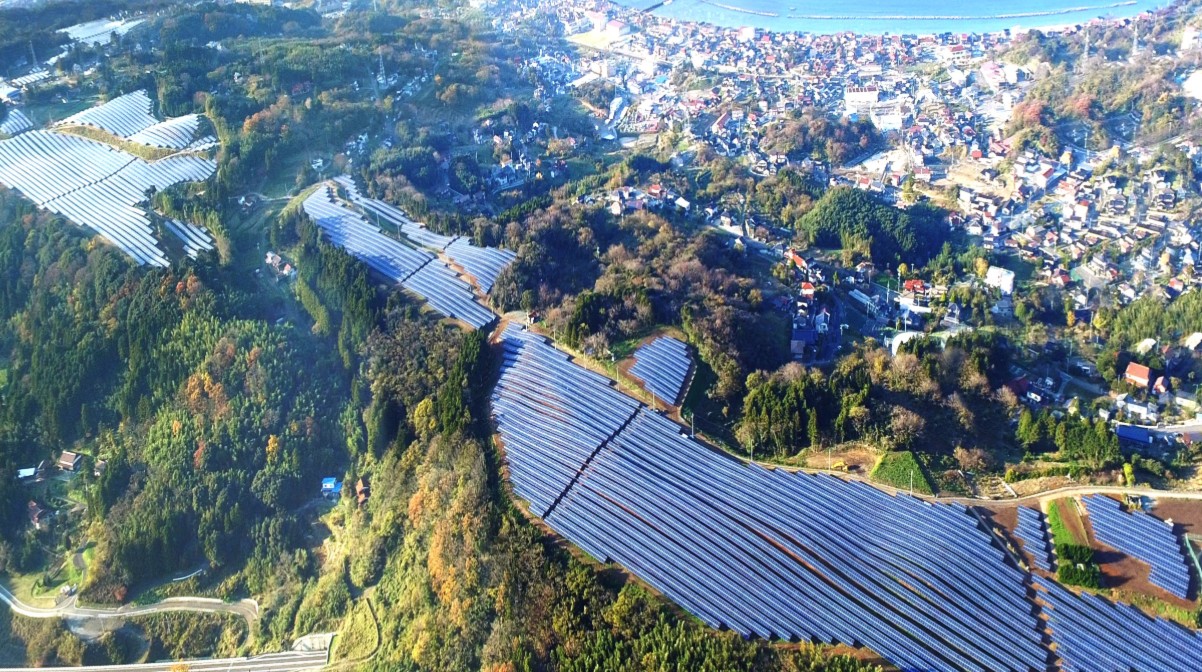

Case study1

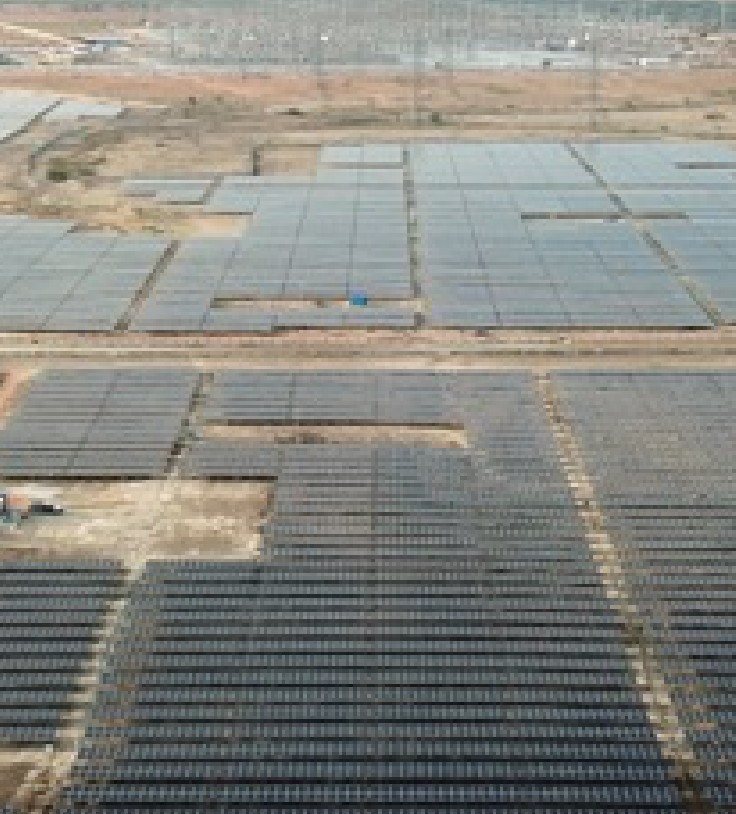

Case study2

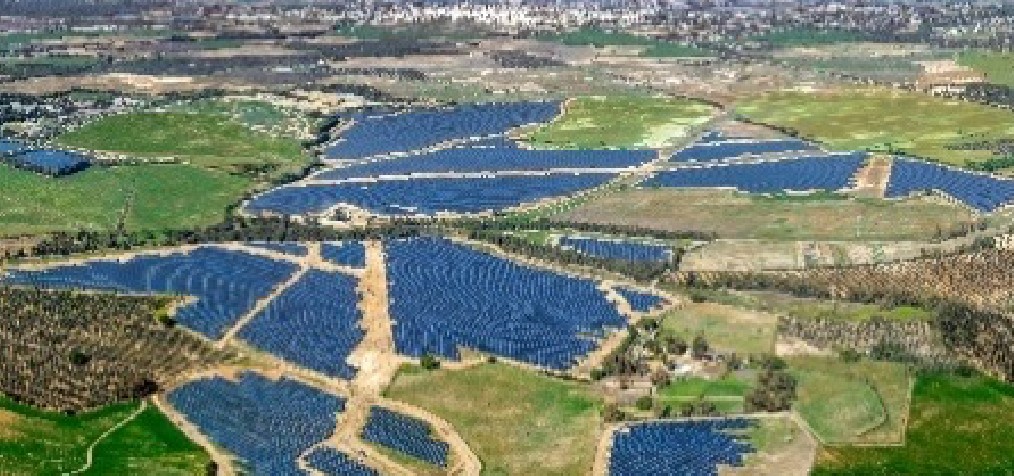

Case study4

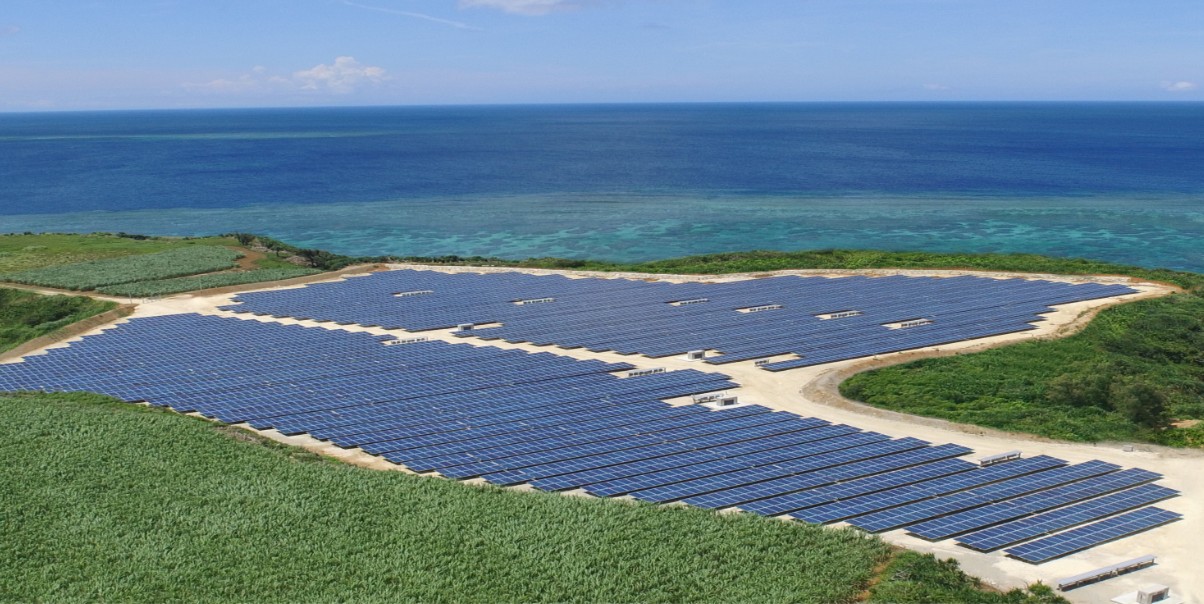

Case study5

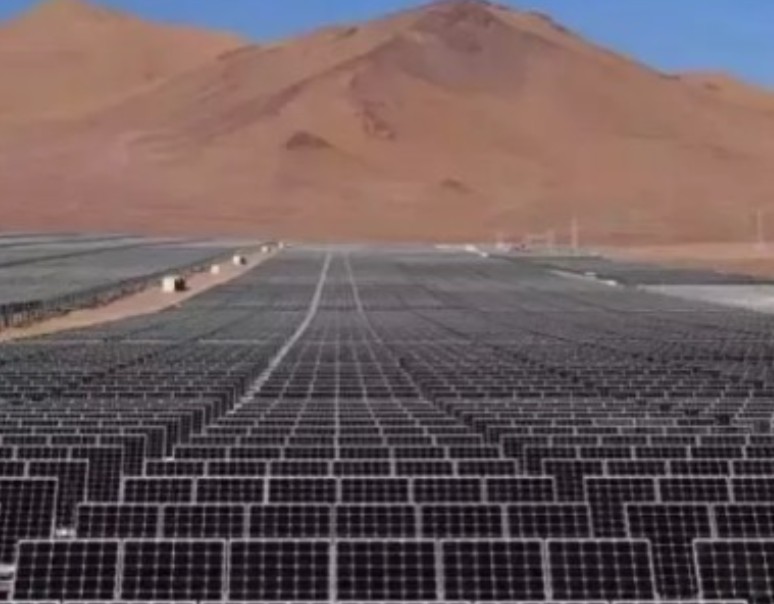

Case study6

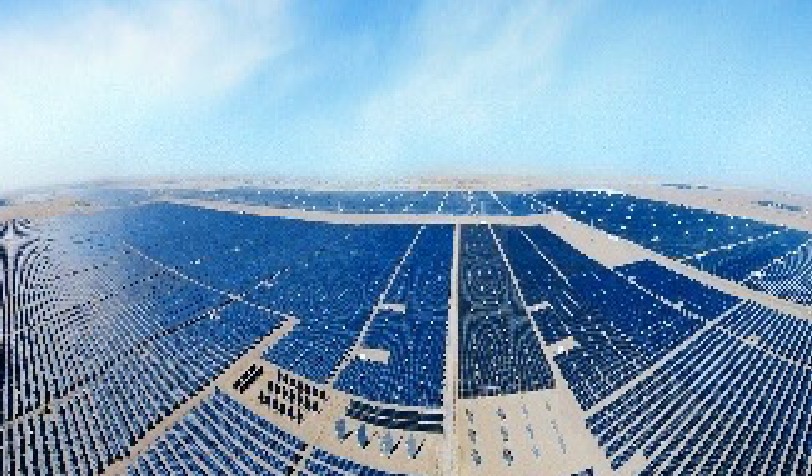

Case study7

よくある質問

PCS,蓄電池 arrow

PCS,蓄電池

パワコン及び蓄電池の筐体寸法の詳細を教えてほしい

CAD図をメールにてご送付いたします。arrow

パワコン設置について、メーカー推奨離隔をどうしても満たせないが問題ないか教えてほしい。

離隔に関しましては、主に熱放射と保守点検に必要な間隔の為に推奨しております。満たせない場合は自己責任の下設置を行ってください。また、水害や積雪にも十分配慮した設置を行うようにしてください。

パワコン及び蓄電池の製造年月日のわかるSNの位置がわからないので教えてほしい。

PCSの下部(底面)、蓄電池の側面に貼り付けてあるラベルをご参照ください。

ソーラーパネルの直列接続と並列接続の計算方法を教えてほしい。

パネル計算ツールのエクセルをメールにてご送付いたします。arrow

保証 arrow

保証

メーカー保証の対象になった場合、保証は修理?交換?教えてほしい。

部品や基板の交換による修理は行わず、新品をもって交換対応になります。

やむを得ず塩害地区設置になる場合の補償について教えてほしい。

沿岸から500m以内の屋外設置は延長保証の対象外になります。通常のメーカー保証であれば対応可能。

パワコン及び蓄電池の保証期間を教えてほしい。

SUN2000-4.95シリーズ及びLUNA2000シリーズの蓄電池に関しては10年保証、その他の製品は5年保証になります。

スマートロガ,フュージョンソーラー arrow

スマートロガ,フュージョンソーラー

フュージョンソーラーではなく別のシステムに接続したいが可能か?またその方法を教えてほしい。

弊社はフュージョンソーラーを無償提供しており,そちらを推奨しております。モドバス、プロトコルを使用すれば可能であると思われますが検証しておりませんので自己責任の元お願い致します。

スマートロガの設定及びログインPASSを忘れてしまったらどうすればいい?メールが送れない、ログインできないなど

アフターサービスのフリーダイヤルにてご対応致します。arrow

申請,資料 arrow

申請,資料

HPから資料のDLが行えない物がある。、またユーザーマニュアル、クイックガイド以外に系統連系に関する資料、 試験成績書、パネル計算ツールのエクセルなどDLすることができるようにはできないか?

現在HPをより良く改修していく予定です、資料が欲しい場合はメールにてご送付いたします。arrow

蓄電池(自家消費、低圧、家庭用)のアンペアアワー(Ah)に関する計算根拠(資料)が欲しい。

4.95シリーズのパワコンと、LUNA2000シリーズの蓄電池に関してのみJET認証を 受けており、その他は非認証になります。根拠資料に関しましてはメールにてご送付いたします。arrow

電力会社申請に関する資料及び記載方法について教えてほしい。

申請記入例のご用意がございますのでメールにてご送付いたします。arrow

その他 arrow

その他

絶縁トランスをなるべく使用したくないが、使用しないことは可能か教えてほしい。

弊社は見解書などの資料を提示します、お客様の判断の元採用の有無を判断お願い致します。

商品の価格、及び見積もりや購入方法について教えてほしい。

購入及び購入予定の代理店へお問い合わせください。

アフターサービスのフリーダイヤルが全然つながらなくて困っている。

現在早急に対応できるよう社内で改善検討中です。

補助金申請を行う際に必要な資料(構造図_配線図)が欲しい。

資料をメールにてご送付いたします。arrow

パワコンが突然停止した場合などはどうすればよいか?原因を特定する方法などは?

アフターサービスのフリーダイヤルにてご対応致します。
