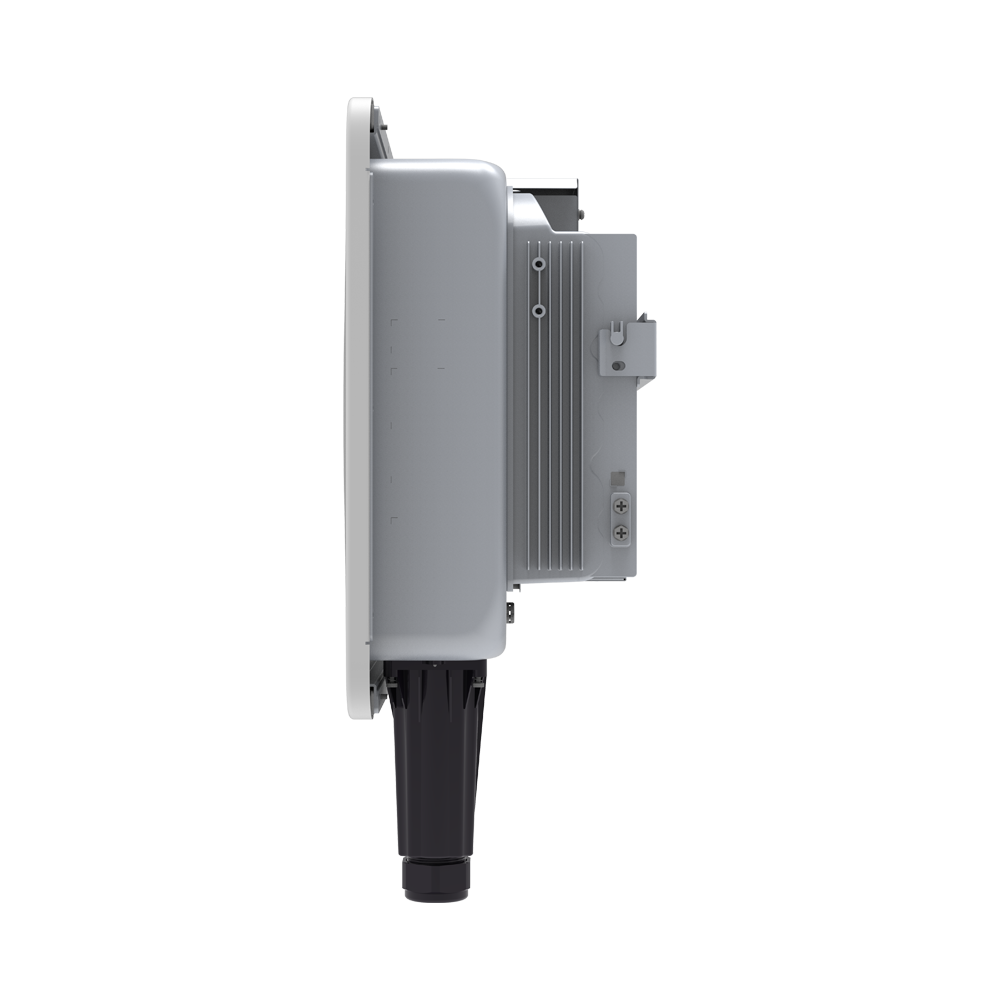

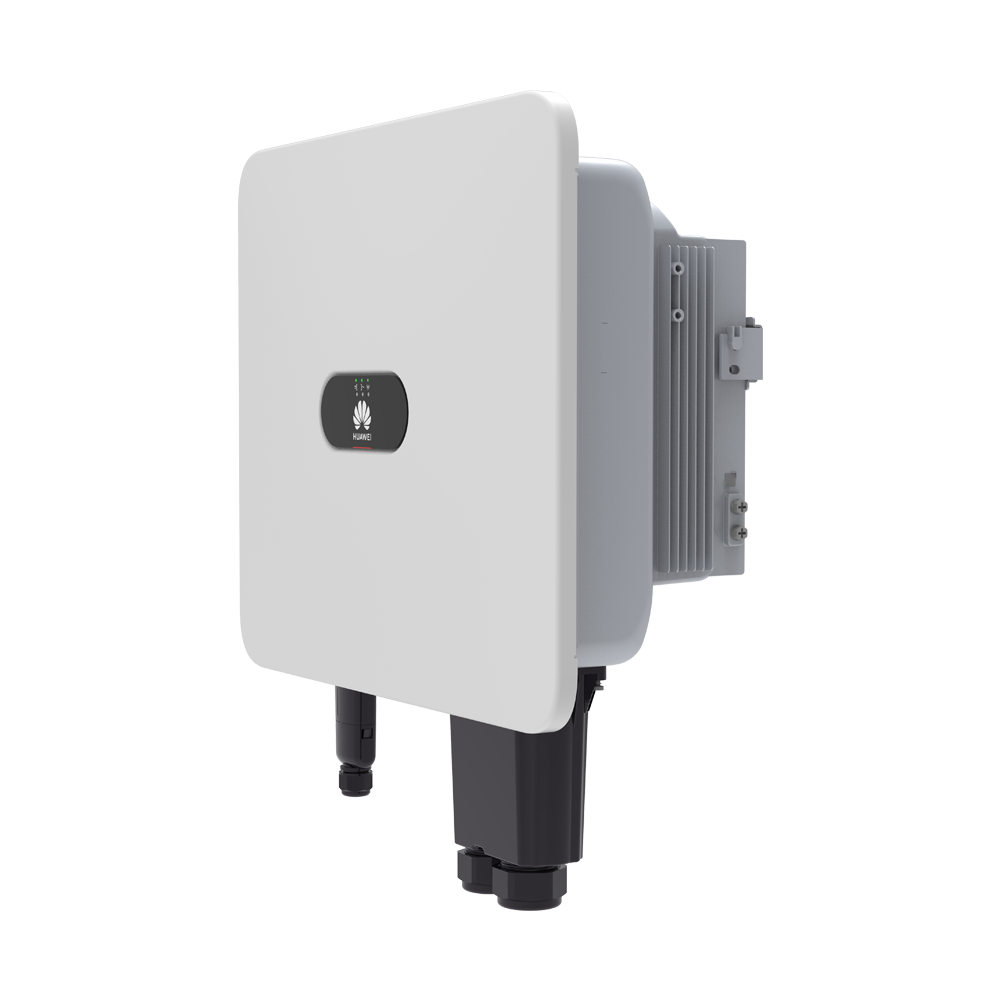

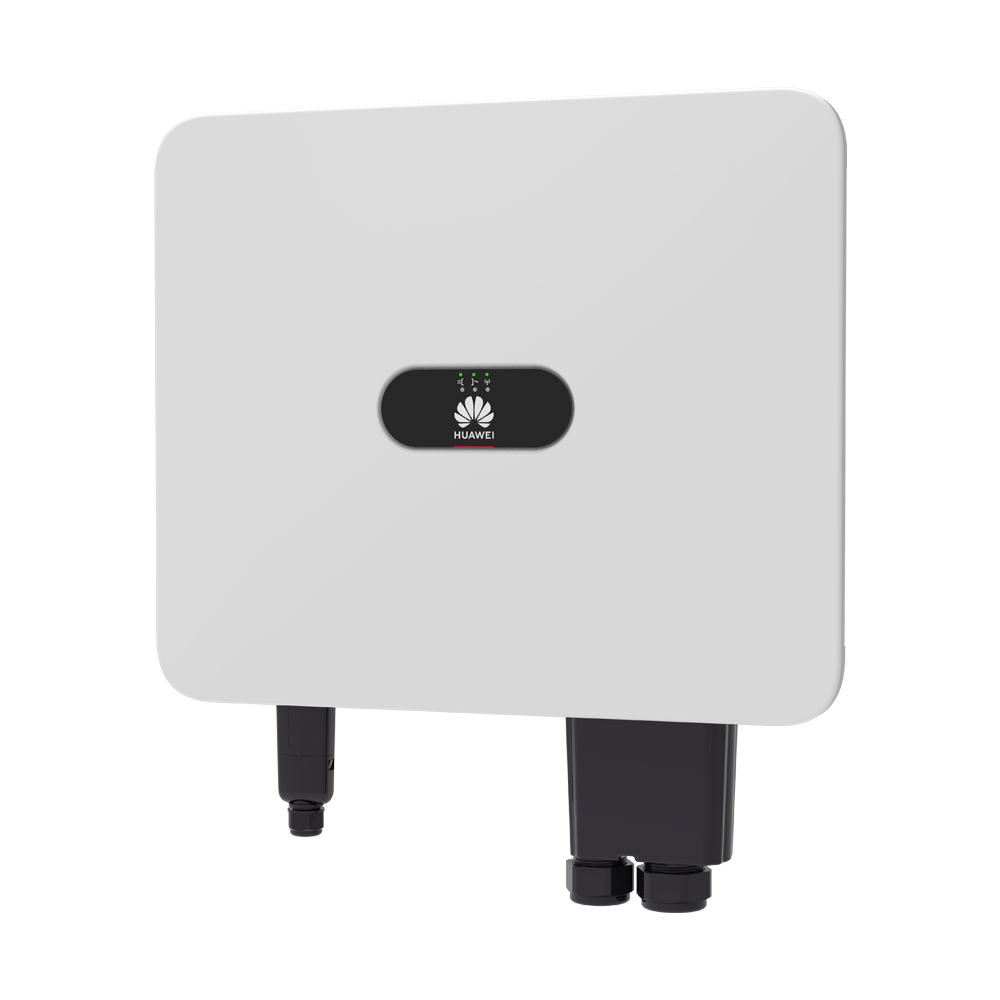

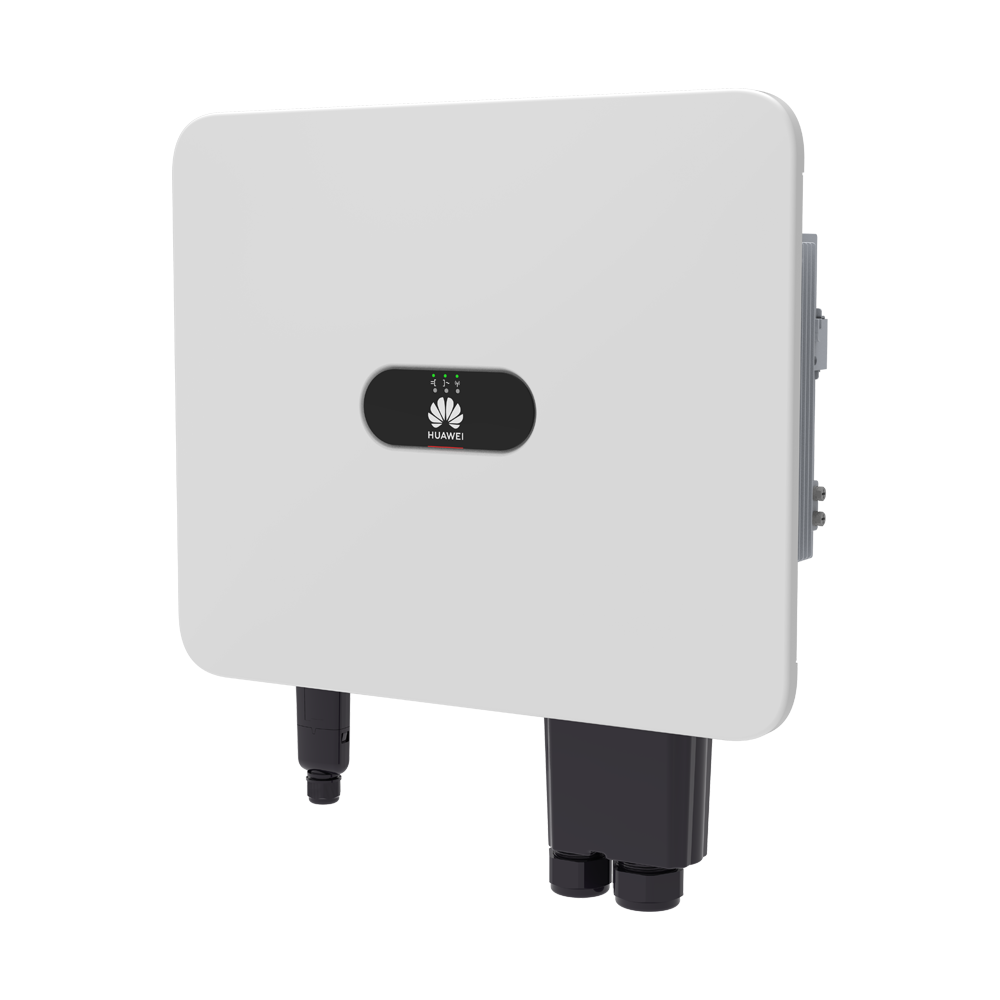

SUN2000-15/17/20/25KTL-ZHM5

智能能源控制器

SUN2000-15/17/20/25KTL-ZHM5

智能能源控制器
智能能源控制器
智能能源控制器
智能能源控制器
技术指标
SUN2000 -15KTL-ZHM5
SUN2000 -17KTL-ZHM5
SUN2000 -20KTL-ZHM5
SUN2000 -25KTL-ZHM5
效率
arrow
最大效率
98.5%
98.5%
98.5%
98.5%
欧洲效率
97.4%
97.5%
97.6%
98.0%
输入
arrow
最大推荐组件功率
22,500 Wp
25,500 Wp
30,000 Wp
37,500 Wp
最大直流输入电压1
1100 V
满载MPPT范围
410 ~ 800 V
440 ~ 800 V
480 ~ 800 V
530 ~ 800 V
工作电压范围2
200 ~ 1000 V
启动电压
200 V
额定输入电压
600 V
每路MPPT最大输入电流
30 A(两串)/ 20 A(单串)
最大短路电流
40 A
MPPT数量
2
最大输入路数
4
输出
arrow
适配电网
三相
额定输出功率
15,000 W
17,000 W
20,000 W
25,000 W
最大输出视在功率
16,500 VA
18,700 VA
22,000 VA
27,500 VA
额定输出电压
220 V AC / 380 V AC, 230 V AC / 400 V AC, 239.6 V AC / 415V AC, 3W + N + PE
输出电压频率
50 Hz / 60 Hz
最大输出电流
25.2 A / 380 V AC
23.9 A / 400 V AC
23.1 A / 415 V AC
28.6 A / 380 V AC
27.1 A / 400 V AC
26.1 A / 415 V AC
33.6 A / 380 V AC
31.9 A / 400 V AC
30.8 A / 415 V AC
42.0 A / 380 V AC
39.9 A / 400 V AC
38.5 A / 415 V AC
功率因数调节范围
0.8 超前 ... 0.8 滞后
最大总谐波失真
< 3 %
保护 & 特性
arrow
过压类别
PV II /AC III
输入直流开关
防孤岛保护
交流过流保护
直流反接保护
组串故障检测
直流防雷
TYPE II
交流防雷
CLASS II
残余电流检测
AFCI 直流拉弧保护
干接点远程调度
常规参数
arrow
工作温度
–25 °C to +60 °C(–13 °F to +140 °F)
工作相对湿度
0% ~ 100% RH
最高工作海拔
4000 m(2000 m以上降额)
冷却方式
智能风冷
显示
LED 指示灯;内置 WLAN + FusionSolar App
通讯
标配:RS485
选配:4G 智能通讯棒,WLAN-FE 智能通讯棒
重量(含安装件)
21 kg(46.4 lb)
尺寸(含安装件)(宽 x 高 x 厚)
546 mm x 460 mm x 228 mm(21.5 in. x 18.1 in. x 9.0 in.)
防护等级
IP66
匹配的优化器
arrow
适配优化器型号
SUN2000-450W-P2, SUN2000-600W-P, MERC-1100W-P, MERC-1300W-P
满足的标准
arrow
安全
EN/IEC 62109-1, EN/IEC 62109-2
并网标准
NB/T 32004

*1 最大输入电压为逆变器直流电压上限,任何更高的直流输入电压都可能损坏逆变器。

*2 任何直流输入电压超过逆变器工作电压范围,都可能导致逆变器工作异常。

声明:以上数据为理论值,均由内部实验室于特定环境下测得,实际使用中可能因产品个体差异、软件版本、使用条件和环境因素不同略有不同,请以实际情况为准。
