Puissance CC d'entrée nominale¹

1100 W

1300 W

Absolute max. input voltage

125 V

Plage de tension de fonctionnement MPPT

12.5 - 105 V

Courant de court-circuit max. (Isc)

20 A

Efficacité max

99.5%

Efficacité pondérée

99.0%

Catégorie de surtension

Sortie

Tension de sortie max

80 V

Courant de sortie max

22 A

Dérivation de sortie²

Oui

Tension de sortie d'arrêt par optimiseur³

1 V

Conformité aux normes

Sécurité

IEC62109-1 (sécurité de classe II)

RoHS

Oui

Données générales

Dimensions (L x H x P)

149 mm x 104 mm x 49 mm (5,9 po) x 4,1 pouces x 1,9 po)

Poids (câbles inclus)

1,0 kg (2,2 livres)

Pièce d'installation (facultatif)

Plaque de cadre du module PV/boulon en forme de T4

Connecteur d'entrée

Staubli MC4

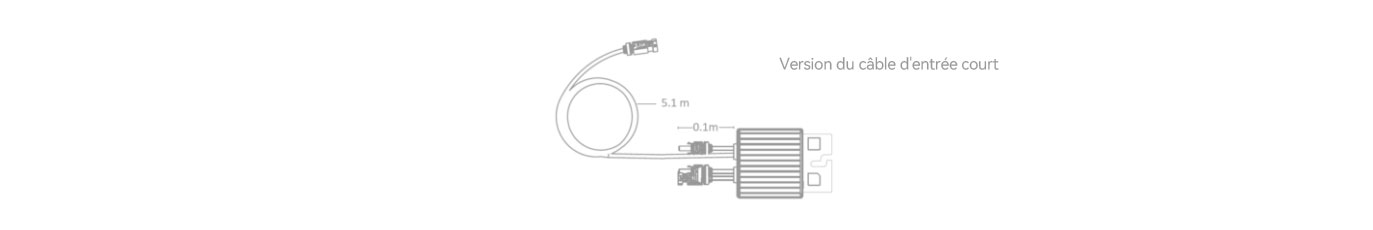

Longueur de fil d'entrée

0,1 m (version à câble d'entrée court)⁵

Connecteur de sortie

Staubli MC4

Longueur du fil de sortie

0.1 m (+), 5.1 m (-) (short-input-cable version)⁵

Plage de température

–40 °C à +85 °C⁶/ 0 % à 100 % HR

humidité de fonctionnement

0% - 100%

IP rating

IP68

Onduleur Compatible

SUN2000-12-25K-MB0, SUN2000-12-25KTL-M5, SUN2000-30-40KTL-M3, SUN2000-50KTL-M3, SUN5000-150K-MG0

Configuration des chaînes (configuration complète de l'optimiseur)^{7 / 8 / 9}

* Prise en charge complète du MERC-1100/1300W-P configuration de l'optimiseur uniquement

SUN2000- 12~25K-MB0

SUN2000- 12~25KTL-M5

SUN2000- 30~40KTL-M3

SUN2000- 50KTL-M3

SUN5000-150K-MG0

Nombre minimal d'optimiseurs par chaîne

Nombre maximal d'optimiseurs par chaîne

Max. DC power per string

20,000 W

*1 La puissance maximale du module PV au STC ne doit PAS dépasser la « puissance d'entrée CC nominale » de MERC -1100/1300W-P. Les modules PV avec une tolérance de puissance allant jusqu'à +5 % sont autorisés

*2 Tout optimiseur de puissance connecté à un onduleur en fonctionnement dans une branche PV sera contourné en cas de panne.

*3 Lorsque le MERC -1100/1300W-P est déconnecté de l'onduleur ou lorsque l'onduleur est éteint, sa tension de sortie sera de 1 V.

*4 Il s'agit d'une installation de châssis de module PV/système de rayonnage de profilés en aluminium extrudé.

*5 Faites attention à la longueur du fil du module PV. Pour associer les modules PV avec une boîte de jonction séparée et un fil de sortie court, la version à câble d'entrée long (fil d'entrée : 1,3 m (+/-) ; fil de sortie 0,1 m (+)/2,9 m (-) de MERC -1100/1300W-P est disponible sur demande.

*6 Lorsque la température de fonctionnement du MERC-1100/1300W-P atteint 70 à 85 ℃, il peut s'arrêter en raison de la protection contre la surchauffe et signaler une alarme de surchauffe. Une fois que la température a baissé, il peut automatiquement reprendre son fonctionnement sans aucun dommage.

*7 Chaque module PV sous le même onduleur doit être équipé d'un MERC -1100/1300W-P.

*8 Le SUN2000-450W-P2/600W-P et le MERC -1100/1300W-P ne peuvent PAS être utilisés en mélange sous le même contrôleur Smart Energy/PV.

*9 Il est recommandé que les chaînes sous le même onduleur aient une capacité égale. Si cela n'est pas faisable, la différence de capacité entre les chaînes sous le même onduleur ne doit pas dépasser 2 kW. Sinon, le rendement énergétique sera réduit.

Disclaimer: The preceding values are measured by an internal laboratory of Huawei in a specific environment. The actual values may vary with products, software versions, usage conditions, and environmental factors.
