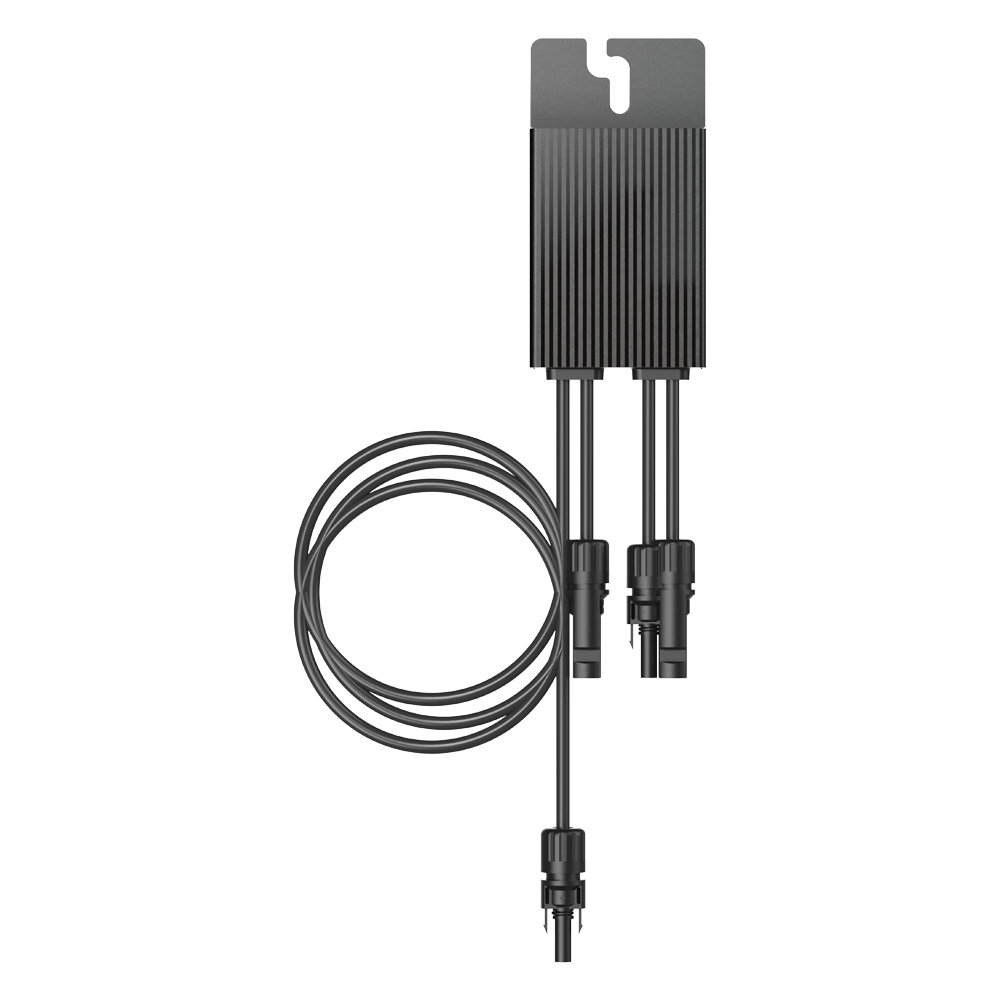

スマートパネルオプティマイザ
設置用動画
よくある質問
1. 450V以下、600V以下の２つのモードがあります。
2. 電圧は開放電圧、パネル温度特性を含めた一番高い電圧で判定します。
3. 450V以下 自立運転出力は単相３線式101V/202Vになります。
4. 600V以下 自立運転出力は単相２線式101V or 202Vになります。
一般流通の多くのパネルに対応します。トランスレスパワコンになるため、PID対策がされたいないパネルはPIDリスクが上がるため、推奨しません。
パネルがPID対策品かはパネルメーカー様へご確認ください。
専用の計算ツールにより確認できます。接続枚数ツールの提供は商流経由または弊社までお問い合わせください。
1. フルオプティマイザ対応型がSUN5000です。
2. MERC-600W-PA0はSUN5000のパワーコンディショナのみに対応します。
1. 連系ブレーカー ELCB 3P3E or中性線欠相保護機能付き3P2E
40A 感度電流100mA
2. 自立ブレーカー MCCB 40A
停止手順は以下の通りです。
１．パワーコンディショナが接続されているブレーカーをオフにする
２．パワーコンディショナのＤＣスイッチをオフにする
3．蓄電池のＤＣスイッチをオフにする
1. DCケーブルとACケーブルの接続が正常であるかどうかを確認します。
2. アプリで障害アラームが発生しているかどうかを確認します。
3. アプリで電力制限が有効になっているかどうかを確認します。
4. PVモジュールが日陰になっていないか、あるいは汚れていないかを確認します。
PVパワコンは、筐体の接地端子を介して常時しっかりと接地する必要があります。接地の信頼性が低いと、パワコンの停止や誤作動、さらには人身傷害を引き起こす恐れがあります。
• 手順1 SUN2000がAC電源とDC電源に同時に接続されていることを確認します。インジケータが緑色で点灯しているか、3分間以上の、長い間隔で点滅ます。
• 手順2 4分以内に以下の操作を実行します。
• 手順3 10分以内にパスワードをリセットします（10分以内に操作が行われない場合、すべてのパワコンパラメータは変更されません）。
• 手順4 ルーターと管理システムのパラメータを設定して、遠隔での管理を実行します。
注記
- 一部のPVモジュールに対してオプティマイザが構成されている場合、高速停止機能はサポートされません。
- 高速停止機能が正常であるかどうかを定期的に確認することをお勧めします。
太陽光パワコンに接続されているすべてのPVモジュールにオプティマイザが構成されている場合、PVシステムは迅速に停止し、PVストリングの出力電圧を30秒以内に30V未満まで低下させます。
高速停止を作動させるには、以下の手順を実行します。
太陽光パワコンに接続されたPVストリングの接地抵抗が低すぎる場合、太陽光パワコンで低絶縁抵抗アラームが発生します。
太陽光入力電圧はいくつですか？
接続できるパネルの種類は？
パネルは何枚まで接続できますか？
SUN2000とSUN5000の違いは？
ブレーカーの推奨仕様は？
ＰＣＳ、蓄電池の再起動方法は？
パワコンの発電量が低いです。
PVパワコンは接地する必要がありますか？
パスワードのリセット
高速停止
絶縁抵抗障害箇所の特定
