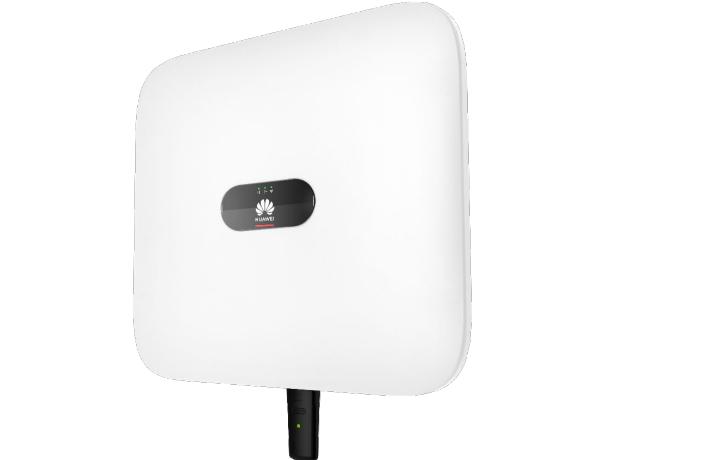

Was ist ein 3-Phasen-Wechselrichter?

Ein 3-Phasen-Wechselrichter ist ein elektronisches Gerät, das Gleichstrom (DC) in Wechselstrom (AC) mit drei separaten Wellenformen umwandelt. Im Gegensatz zu einphasigen Wechselrichtern, die mit einer einzigen Wechselstromwellenform arbeiten, nutzen dreiphasige Wechselrichter drei Wellenformen, wobei jede Phase zeitlich gleichmäßig verteilt ist. Dieses Design erweist sich insbesondere in Szenarien als vorteilhaft, in denen eine konsistente und ausgewogene Stromversorgung von entscheidender Bedeutung ist.

Wie funktioniert ein 3-Phasen-Wechselrichter?

Ein 3-Phasen-Wechselrichter wandelt Gleichstrom (DC) in eine dreiphasige Wechselstromwellenform (AC) um. Die wichtigsten Komponenten und Schritte seiner Funktionsweise lassen sich wie folgt zusammenfassen:

1. Schalterkonfiguration:

Der Wechselrichter umfasst drei Schalter, die jeweils einer einzelnen Phase zugeordnet sind. Bei diesen Schaltern handelt es sich typischerweise um Insulated Gate Bipolar Transistors (IGBTs).

2. Synchronisiertes Schalten:

Die drei Schalter arbeiten synchron, wobei jeder Schalter in 60-Grad-Intervallen der grundlegenden Ausgangswellenform arbeitet. Diese Synchronisierung gewährleistet eine ausgeglichene und kontinuierliche dreiphasige Wechselstromausgabe.

3. Wellenformerzeugung:

Durch die Koordinierung der Schaltung der drei Schalter erzeugt der Wechselrichter eine verkettete Ausgangswellenform. Diese Wellenform besteht aus sechs Schritten und erzeugt einen sanften Übergang zwischen den positiven und negativen Abschnitten der Rechteckwelle.

4. Nullspannungsstufe:

Die Wellenform umfasst eine Nullspannungsstufe, die strategisch zwischen den positiven und negativen Abschnitten positioniert ist. Sie ist entscheidend für die Aufrechterhaltung des Gleichgewichts und die Minimierung von Spannungsschwankungen.

5. Pulsweitenmodulationstechniken (PWM):

Um die Wellenform weiter zu verfeinern und die Ausgangsspannung zu steuern, werden PWM-Techniken angewendet. Bei diesen Techniken wird die Breite der Impulse in der Wellenform angepasst.

6. Aufhebung harmonischer Oberschwingungen:

Die Anwendung von PWM-Techniken dient der Unterdrückung unerwünschter harmonischer Oberschwingungen, insbesondere der dritten Oberschwingung und ihrer Vielfachen. Durch diese Aufhebung wird die Qualität des erzeugten Wechselstromausgangs verbessert.

Zusammenfassend lässt sich sagen, dass 3-Phasen-Wechselrichter das synchronisierte Schalten von drei Schaltern orchestrieren, die jeweils zur Erzeugung einer ausgeglichenen dreiphasigen Wechselstromwellenform beitragen.

Vorteile der Verwendung von 3-Phasen-Wechselrichtern

Der Einsatz von 3-Phasen-Wechselrichtern bietet gleich mehrere Vorteile, die sie in verschiedenen Anwendungsgebieten zu einer bevorzugten Wahl machen. Hier finden Sie einige der wesentlichen Vorteile der Verwendung von 3-Phasen-Wechselrichtern:

1. Effizienz:

3-Phasen-Wechselrichter sind für ihren höheren Wirkungsgrad im Vergleich zu Einphasen-Wechselrichtern bekannt. Der ausgeglichene und kontinuierliche dreiphasige Output minimiert Leistungsschwankungen, was zu weniger Energieverschwendung und einer verbesserten Gesamteffizienz führt.

2. Stromverteilung:

Der dreiphasige Wechselstromoutput sorgt für eine gleichmäßigere Stromverteilung. Im Gegensatz zu einphasigen Systemen, bei denen zeitweise Spitzen und Tiefpunkte auftreten, sorgen dreiphasige Wechselrichter für eine gleichmäßigere und kontinuierliche Stromversorgung. Diese ausgewogene Verteilung ist besonders bei Anwendungen von Vorteil, bei denen eine präzise Leistungssteuerung unerlässlich ist

3. Verbesserung der Stromqualität:

Die ausgewogene Beschaffenheit des dreiphasigen Outputs trägt zu einer verbesserten Stromqualität bei. Dies ist besonders wichtig bei Anwendungen, bei denen Spannungsstabilität und Zuverlässigkeit von entscheidender Bedeutung sind.

4. Kompatibilität mit Hochleistungsanwendungen:

Aufgrund ihrer Fähigkeit, höhere Leistungskapazitäten zu bewältigen, eignen sich 3-Phasen-Wechselrichter gut für Hochleistungsanwendungen und bieten eine robuste Lösung für Szenarien mit erheblichem Leistungsbedarf.

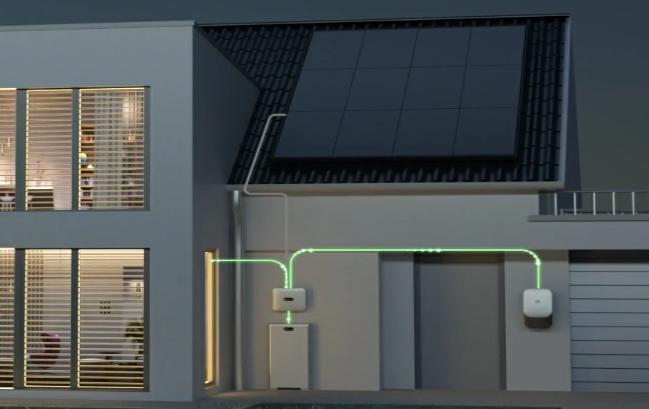

Anwendungsgebiete von 3-Phasen-Wechselrichtern

Wechselrichter 3 Phasig: Funktionsweise, Vorteile, Arten und Kosten

Die Vielseitigkeit von 3-Phasen-Wechselrichtern spiegelt sich in ihrem breiten Anwendungsspektrum über verschiedene Branchen hinweg wider:

1. Industrielle Fertigung:

In industriellen Umgebungen, in denen große Maschinen und Geräte viel Strom benötigen, spielen 3-Phasen-Wechselrichter eine entscheidende Rolle. Sie liefern die nötige Leistung für schwere Einsätze und tragen so zur Effizienz von Fertigungsprozessen bei.

2. Kommerzielle Gebäude:

In Gewerbegebäuden sorgt der 3-Phasen-PV-Wechselrichter für eine zuverlässige Stromversorgung kritischer Systeme. Dazu gehören Beleuchtung, Heizung, Lüftung, Klimaanlage (HLK) und Aufzüge, bei denen eine konstante und stabile Stromversorgung für den täglichen Betrieb unerlässlich ist.

3. Erneuerbare Energiesysteme:

Seit sich die Welt immer mehr nachhaltigen Energielösungen zuwendet, finden 3-Phasen-Batteriewechselrichter Anwendung in erneuerbaren Energiesystemen. Sie lassen sich nahtlos in Solar- und Windkraftanlagen integrieren und wandeln den erzeugten Gleichstrom in netzkompatiblen Wechselstrom um. Im Bereich der Solarenergie erweist sich FusionSolar als Vorreiter und bietet eine hochmoderne und umfassende 3-Phasen-Wechselrichterlösung zur Nutzung der Kraft der Sonne.

Arten von 3-Phasen-Wechselrichtern

Es gibt verschiedene Arten von 3-Phasen-Wechselrichtern, die jeweils auf spezifische Anwendungen und Anforderungen zugeschnitten sind. Die Wahl eines bestimmten Typs hängt von verschiedenen Faktoren ab. Dazu zählen der Verwendungszweck, die Leistungskapazität und diverse Effizienzaspekten. Nachfolgend finden Sie einige gängige Typen von 3-Phasen-Wechselrichtern:

1. Spannungsquellenwechselrichter (VSI)

Spannungszwischenkreis-Wechselrichter gehören zu den gebräuchlichsten Typen. Sie halten eine konstante Spannungsamplitude aufrecht und variieren die Frequenz, um den gewünschten Wechselstromausgang zu erzeugen. VSIs werden häufig in Motorantrieben, unterbrechungsfreien Stromversorgungen (USV) und Systemen für erneuerbare Energien eingesetzt.

2. Stromquellenwechselrichter (CSI)

Stromquellenwechselrichter steuern den Ausgangsstrom und halten eine konstante Amplitude bei, während sie die Frequenz variieren. CSIs finden Anwendung in Hochleistungssystemen wie der HGÜ-Stromübertragung und einigen Arten von Motorantrieben.

3. PWM-Wechselrichter

Wechselrichter mit Pulsweitenmodulation (PWM) sind darauf ausgelegt, die Qualität der AC-Ausgangswellenform zu verbessern. Durch Modulation der Breite der Impulse in der Wellenform können PWM-Wechselrichter Oberschwingungen reduzieren und die Effizienz des Wechselrichters steigern. Sie werden häufig in Bereichen eingesetzt, bei denen eine saubere und stabile Stromversorgung von entscheidender Bedeutung ist.

4. Wechselrichter mit fliegendem Kondensator

Flying-Capacitor-Wechselrichter nutzen Kondensatoren, um mehrstufige Spannungswellenformen zu erzielen. Die Kondensatoren „fliegen“ zwischen verschiedenen Spannungsniveaus und erzeugen so einen treppenartigen Output. Das Design trägt zur Reduzierung von Oberschwingungen bei und verbessert die Gesamtleistung des Wechselrichters. Wechselrichter mit fliegendem Kondensator werden häufig in Bereichen eingesetzt, bei denen die Minimierung harmonischer Verzerrungen von entscheidender Bedeutung ist.

5. Kaskadierter Multilevel-Wechselrichter

Kaskadierte Multilevel-Wechselrichter bestehen aus mehreren, in Reihe geschalteten Leistungszellen. Jede Leistungszelle erzeugt einen Spannungspegel. Diese Pegel werden gestapelt, um eine stufenweise Annäherung an eine Sinuswelle zu erzeugen. Kaskadierte Multilevel-Wechselrichter sind für ihre Fähigkeit bekannt, hochwertige Ausgangswellenformen mit reduziertem Oberwellengehalt zu erzeugen, wodurch sie für Hochspannungsanwendungen geeignet sind.

6. Hybrider Multilevel-Wechselrichter

Hybrid-Multilevel-Wechselrichter kombinieren verschiedene Wechselrichtertechnologien, um die optimale Leistung zu erzielen. Das kann die Integration von Elementen von Spannungsquellenwechselrichtern (VSIs) als auch von Stromquellenwechselrichtern (CSIs) beinhalten, um die Vorteile beider zu nutzen. Hybride Multilevel-Wechselrichter sind darauf ausgelegt, ein Gleichgewicht zwischen Effizienz, Spannungsqualität und Oberschwingungsreduzierung zu gewährleisten.

Die Wahl für einen bestimmten 3-Phasen-Wechselrichtertyp hängt von den Anforderungen des Anwendungsbereiches, dem gewünschten Steuerungsgrad und den Effizienzaspekten für das jeweilige System ab.

Überlegungen und Installation

Der erfolgreiche Einsatz eines 3-Phasen-Wechselrichters erfordert vorab sorgfältige Überlegungen und einen sorgfältigen Installationsprozess. Ob für industrielle Anwendungsbereiche, erneuerbare Energiesysteme oder andere Anwendungsfälle, die folgenden Faktoren sollten stets berücksichtigt werden:

Überlegungen zu 3-Phasen-Wechselrichtern:

Leistungsanforderungen: Ermitteln Sie den Leistungsbedarf der angeschlossenen Last. Verschiedene 3-Phasen-Wechselrichter haben unterschiedliche Leistungskapazitäten, und die Auswahl eines Wechselrichters, der den Anforderungen des Anwendungsbereiches entspricht, ist entscheidend.

Spannungskompatibilität: Stellen Sie sicher, dass die Spannungsspezifikationen des Wechselrichters mit der Spannung des elektrischen Systems übereinstimmen, in das er integriert werden soll. Kompatibilität ist von entscheidender Bedeutung, um Spannungsunterschiede zu vermeiden, die zu Ineffizienzen oder Geräteschäden führen könnten.

Art der Ladung: Berücksichtigen Sie die Art der Last, die der Wechselrichter versorgen wird. Für einige Lasten, insbesondere in industriellen Umgebungen, gelten möglicherweise besondere Anforderungen an eine stabile und präzise Leistungsabgabe.

Oberschwingungen und Netzqualität: Bewerten Sie die Auswirkungen von Oberschwingungen auf das angeschlossene System. Oberschwingungen können die Stromqualität und den Gesamtwirkungsgrad des Wechselrichters beeinträchtigen. Der Einsatz von Filter- oder Oberschwingungsminderungsstrategien kann erforderlich sein.

Umgebungsbedingungen: Beurteilen Sie die Umgebungsbedingungen am Installationsort des Wechselrichters. Faktoren wie Temperatur, Luftfeuchtigkeit und Staubbelastung können die Leistung des Wechselrichters beeinträchtigen. Stellen Sie sicher, dass der ausgewählte Wechselrichter für die vorgesehene Betriebsumgebung geeignet ist.

Installation von 3-Phasen-Wechselrichtern:

Standort: Wählen Sie einen Installationsort, der gut belüftet ist und ausreichend Kühlung bietet. Ein ausreichender Luftstrom trägt dazu bei, die während des Betriebs entstehende Wärme abzuleiten und sorgt so für optimale Leistung und Langlebigkeit.

Montage: Montieren Sie den Wechselrichter ordnungsgemäß auf einer stabilen Oberfläche. Stellen Sie sicher, dass es fest verankert und positioniert ist, um Vibrationen zu minimieren. In Umgebungen, in denen mechanische Vibrationen auftreten, kann eine Schwingungsisolierung erforderlich sein.

Verkabelung: Befolgen Sie die Richtlinien des Herstellers für die Verkabelung. Verwenden Sie geeignete Kabelgrößen, um den jeweiligen Strom- und Spannungspegeln gerecht zu werden. Sichern Sie alle Verbindungen, um ein Lösen mit der Zeit zu verhindern.

Erdung: Implementieren Sie wirksame Erdungspraktiken, um die Sicherheit und die Einhaltung elektrischer Vorschriften zu gewährleisten. Eine ordnungsgemäße Erdung verringert das Risiko elektrischer Fehler und erhöht die Gesamtzuverlässigkeit des Wechselrichtersystems.

Kühlsysteme: Erwägen Sie bei größeren Installationen zusätzliche Kühlsysteme wie Lüfter oder Kühlkörper, um optimale Betriebstemperaturen aufrechtzuerhalten. Überhitzung kann sich negativ auf die Effizienz und Lebensdauer des Wechselrichters auswirken.

Prüfung und Inbetriebnahme: Testen Sie das Wechselrichtersystem vor der Inbetriebnahme gründlich. Dazu gehört die Überprüfung von Spannungs- und Strompegeln, die Sicherstellung der ordnungsgemäßen Funktion von Schutzmechanismen und die Durchführung von Leistungstests unter verschiedenen Lastbedingungen.

Überwachungssysteme: Implementieren Sie Überwachungssysteme, um die Leistung des Wechselrichters im Laufe der Zeit zu verfolgen. Die Echtzeitüberwachung ermöglicht die frühzeitige Erkennung von Problemen und erleichtert die proaktive Wartung, wodurch ein kontinuierlicher und zuverlässiger Betrieb gewährleistet wird.

Kosten eines 3-Phasen-Wechselrichters

Bei der Entscheidung, in einen 3-Phasen-Wechselrichter zu investieren, müssen verschiedene Faktoren berücksichtigt werden, die allesamt zu den Gesamtkosten beitragen. In der Regel liegen die Kosten zwischen 1000 und 2000 Euro. Allerdings können die Kosten geeigneter Wechselrichter je nach Faktoren wie Leistungskapazität, Markenreputation und zusätzlichen Funktionen variieren.

Fazit

Abschließend lässt sich sagen, dass ein 3-Phasen-Wechselrichter eine unverzichtbare Komponente in modernen Stromversorgungssystemen ist. Seine Fähigkeit, Gleichstrom effizient in Wechselstrom umzuwandeln, gepaart mit den Vorteilen einer ausgewogenen Stromverteilung, machen ihn zur bevorzugten Wahl für industrielle und kommerzielle Anwendungen.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einphasigen und dreiphasigen Wechselrichtern?

Der Hauptunterschied liegt in der Anzahl der Phasen, die der Wechselrichter verwaltet. Einphasige Wechselrichter arbeiten mit einer einzigen Wechselstromwellenform, während dreiphasige Wechselrichter drei separate Wellenformen verarbeiten. Letzterer ist durch seine ausgewogene Stromverteilung effizienter, insbesondere im industriellen Einsatz.

Kann ich einen einphasigen Solarwechselrichter in ein dreiphasiges Modell aufrüsten?

In den meisten Fällen erfordert die Aufrüstung eines einphasigen Solarwechselrichters auf drei Phasen erhebliche Änderungen oder die Installation eines neuen dreiphasigen Wechselrichters. Es wird empfohlen, einen Fachmann zu konsultieren, um den geeignetsten und kostengünstigsten Ansatz zu ermitteln.

Ist ein 3-Phasen-Wechselrichter teurer als ein Einphasen-Wechselrichter?

Ja, 3-Phasen-Wechselrichter sind in der Regel mit höheren Vorlaufkosten verbunden als Einphasen-Wechselrichter. Allerdings gleichen die gesteigerte Effizienz, Stabilität und langfristigen Vorteile oft die Anfangsinvestition, insbesondere in anspruchsvollen industriellen und kommerziellen Umgebungen.
