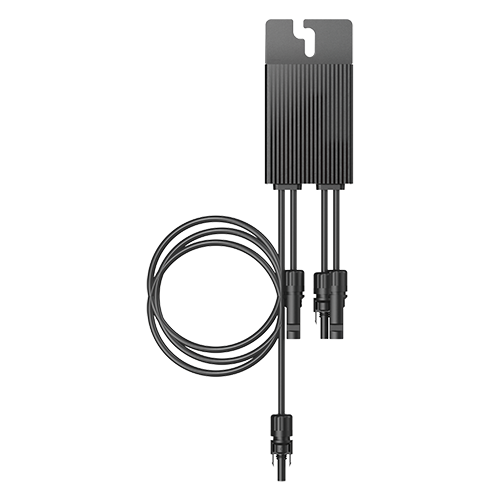

MERC-600W-PA0
スマートパネルオプティマイザ
MERC-600W-PA0
スマートパネルオプティマイザ
技術仕様
MERC-600W-PA0
太陽光入力
定格直流入力電力
600 W
最大入力電圧
80 V
MPPT電圧範囲
10 V ～ 80 V
最大短絡電流
16 A
対応直列数
４直列 ～ ２５直列
最大ストリング容量
6000 W
異方位接続・異勾配接続
対応 パネル単位MPPT制御
最大効率
99.5%
直流サージ保護
Type Ⅱ
オプティマイザ出力
最大出力電圧
80 V
最大出力電流
16 A
出力バイパス
有り
出力電圧（非稼働時）※1
1 V ラピッドシャットダウン機能
準拠規格
安全規格
IEC62109-1（class II safety）
RoHS
対応
その他
寸法
W73.8 × H145 × D27.2 mm
重量（ケーブル含む）
0.65 kg
設置方法
パネルフレームボルト穴止め、
専用ブラケット（フレームクリップ）※2
専用ブラケット（フレームクリップ）※2
コネクタ（入力・出力）
Staubli MC4
出力ケーブル長
+側2.2 m －側0.1 m
使用環境温度
-40 ℃ ～ 60 ℃
設置標高（海抜）
4000 m 以下
設置湿度
0% ～ 100%
防水防塵保護等級
IP68
保証期間
標準25年
※1：PCS停止時、異常時にはオプティマイザの出力は0 Vdcになります。
※2：専用ブラケットはオプション品です。
