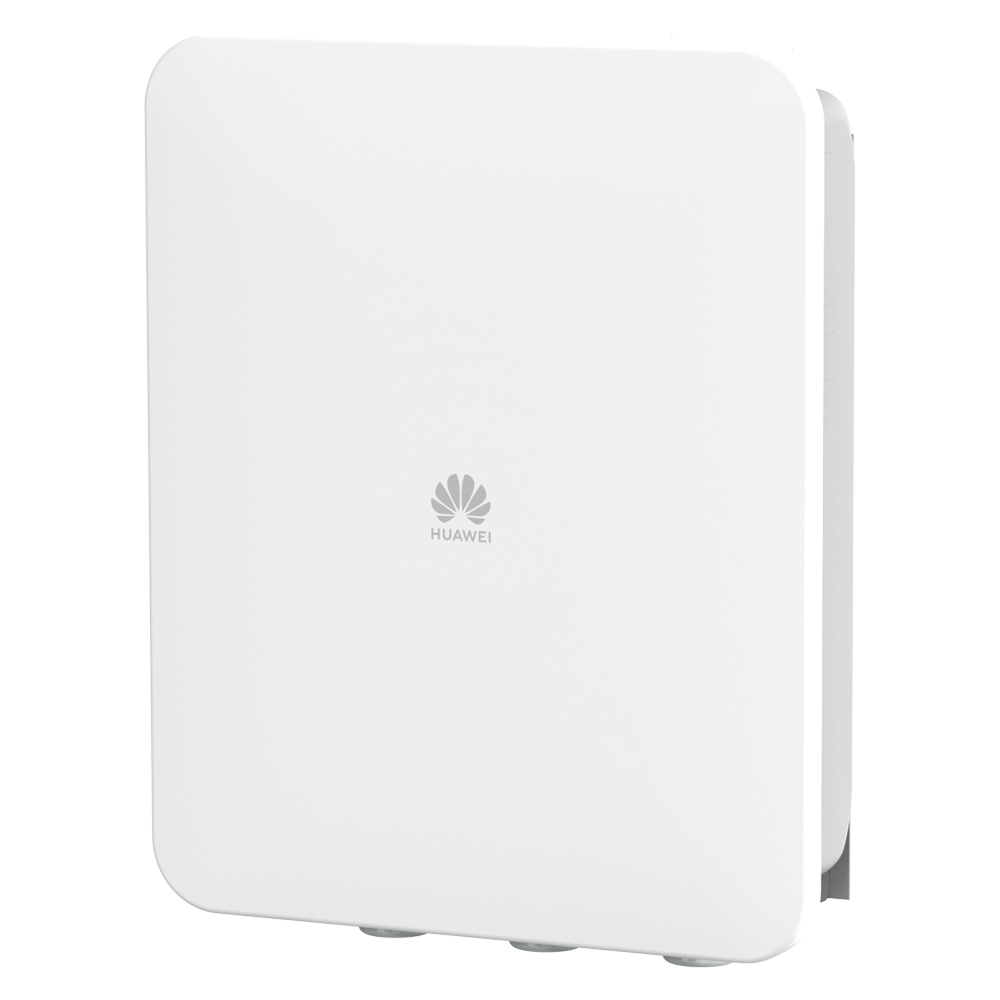

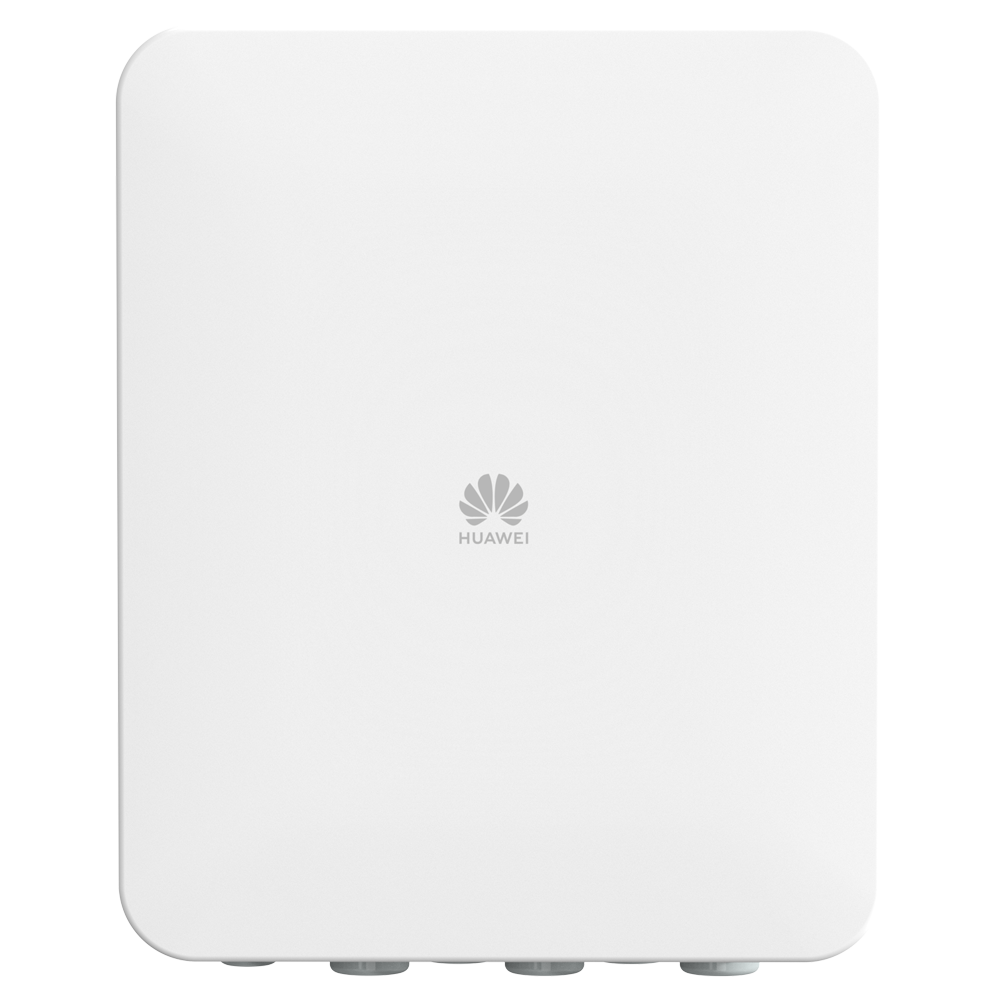

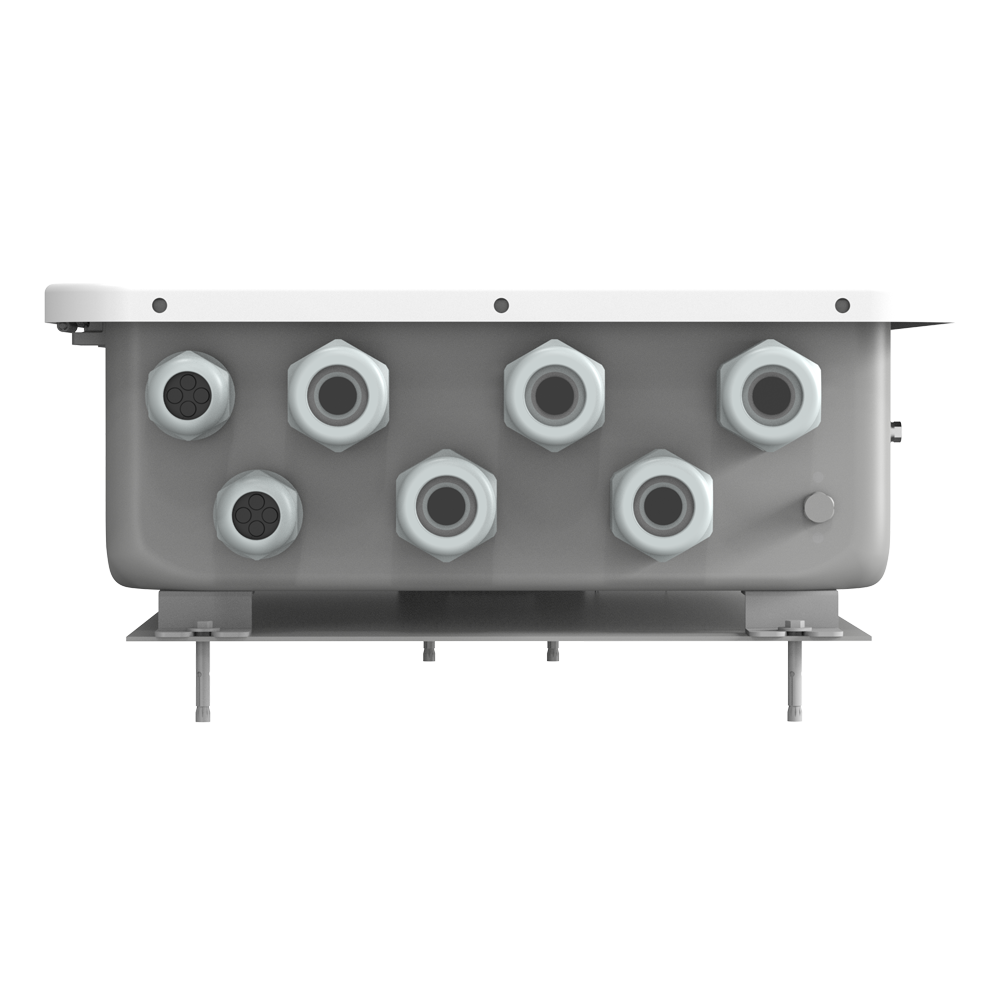

HUAWEI SmartGuard-63A-TO/AUTO

Specificații tehnice SmartGuard-63A-T0 SmartGuard-63A-AUT0
Date generale specs-icon
Dimensiuni (L x A x P) 600 mm × 170 mm × 490 mm
Greutate (nu include placa de montare) 17 kg
Performanță specs-icon
Tensiune AC (nominala) 380 / 400 / 415 V, 220 / 230 / 240 V, L1 / L2 / L3 / N + PE
Curent Maxim (din/catre retea) 63 A
Curent Maxim (din/catre invertor) 60 A
Curent Maxim (catre sarcina de rezerva) 63 A
Curent Maxim (catre sarcina fara rezerva)1 63 A
Timp de trecere prin tensiune scazuta Supported
Timp de comutare ≤ 20 ms (MAP0), ≤ 100 ms (M1 / MB0)2
Mod de operare prin bypass Manual
Mod DG Remote control
Interfata specs-icon
Putere de iesire 9,5 - 13,2 V @ 100 mA, ≤ 3 m
LAN 10 / 100 Mbps, ≤ 100 m
WAN 10 / 100 Mbps, ≤ 100 m
WLAN AP Mode, 802.11b/g/n (2,4 GHz ~ 2,4835 GHz)
RS485 9.600 / 19.200 / 115.200 bps, × 2, ≤ 50 m
Intrare digitata × 2, ≤ 20 m; Avtive port3
Iesire digitala × 2, ≤ 20 m
Port DG Passive Port, 1 - 100 mA ≤ 24 V
Comutator de transfer automat Trebuie pregătit ATS-ul, care să suporte controlul automat și comutarea automată și resetarea.
Interval de masurare specs-icon
Interval de curent ≤ 63 A
Precizie a energiei ± 1%
Manager de dispozitiv specs-icon
Controlere inteligente de energie up to 3
Incarcatoare inteligente up to 2
Pompa de caldura up to 14
Dispozitiv Shelly up to 20
Mediu specs-icon
Racire Natural Convection
Interval de umiditate relativa 5% - 95% RH (non condensing)
Altitudine maxima de operare 4.000 m (derated over 2.000 m)
Grad de protectie IP55
Interval de operare a temperaturii -25 °C - 50 °C5
Dispozitive compatibile specs-icon
Controler inteligent de energie Max. 3 inverters supported in parallel connection (MAP0)
Max. 1 inverter supported (M1 / MB0)
Incarcator electric SCharger–7KS / 22KT–S0
Pompa de caldura SG-ready
Dispozitiv Shelly Shelly Plus Plug S, Shelly Plus 2PM, Shelly Pro 2PM 6

*1 Suma curentului de ieșire al portului de rezervă și al portului fără rezervă nu poate depăși 63 A

*2 Comutarea fără întrerupere este dezactivată implicit și trebuie activată manual.

*3 Semnalul de feedback al poziției trebuie să fie un port pasiv care funcționează cu un circuit extern și poate funcționa la un curent de 0,7 mA sau mai puțin la 12 V. Impedanța scăzută a circuitului pentru semnalul de feedback al poziției este mai mică sau egală cu 100 ohmi.

*4 1 Pompa de căldură SG-ready poate fi conectată direct. Altele pot fi conectate prin dispozitive Shelly.

*5 Mod rețea: -25 ~ 30 °C, fără reducerea puterii; 30 ~ 50 °C, reducere liniară a puterii de la 63 A la 43 A;
Mod off-grid: -25 ~ 40 °C, fără reducerea puterii; 40 ~ 50 °C, reducere liniară a puterii de la 60 A la 50 A.

*6 Versiunea de firmware suportată a dispozitivelor Shelly poate fi găsită în manualul utilizatorului.

Declinare de responsabilitate: valorile de mai sus au fost măsurate de un laborator intern Huawei într-un mediu specific. Valorile reale pot varia în funcție de produse, versiuni de software, condiții de utilizare și factori de mediu.
